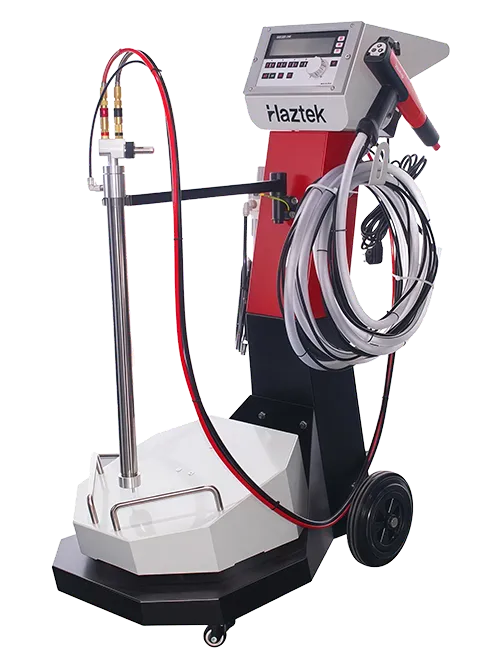

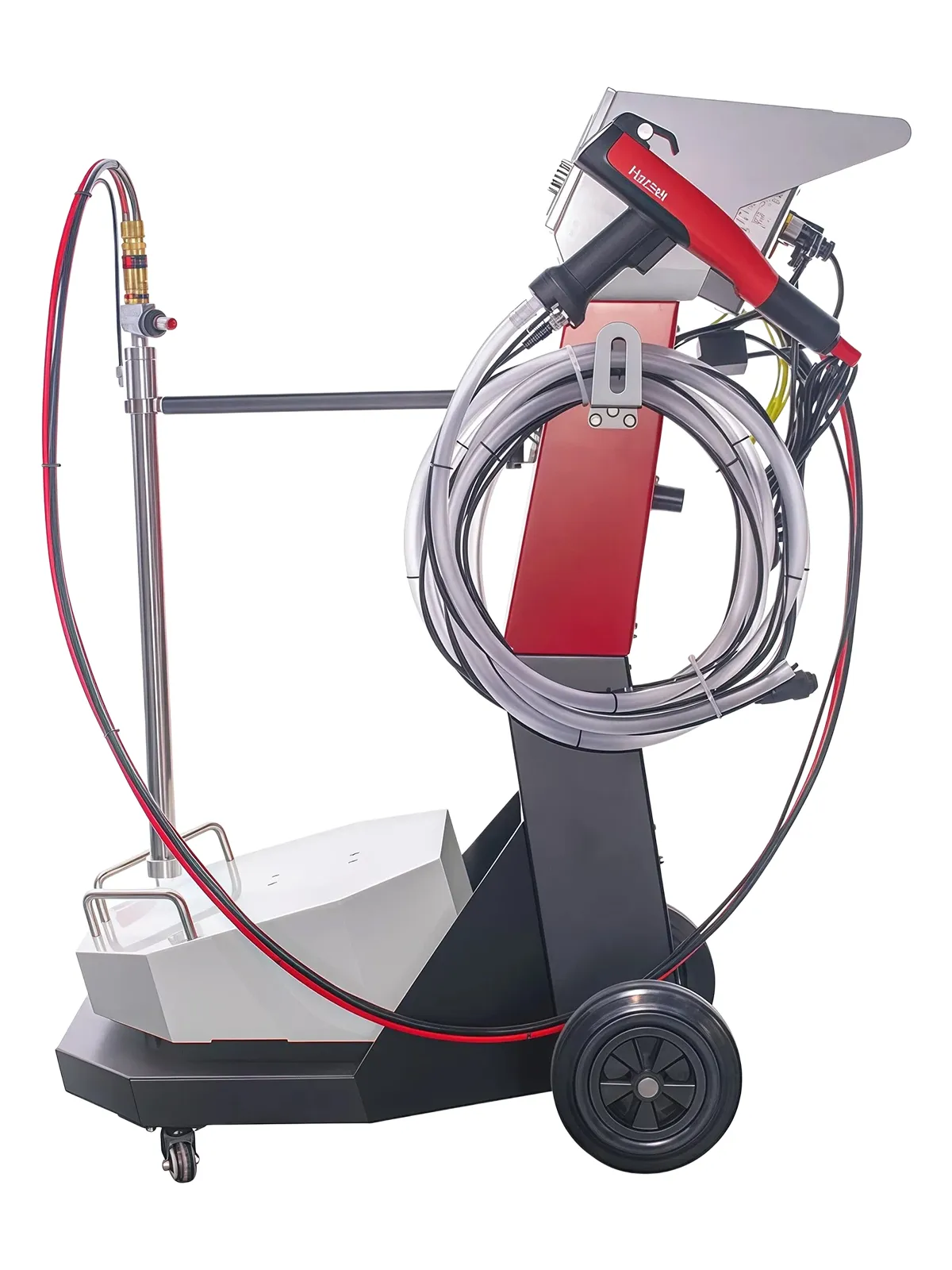

Ручная установка для порошковой окраски GC20FZ с вибростолом
Объём бака для порошковой краски 50 л
Выходное напряжение: 100 кВ
Входное давление 5,5–6 бар
Макс. подача порошка 520 г/мин

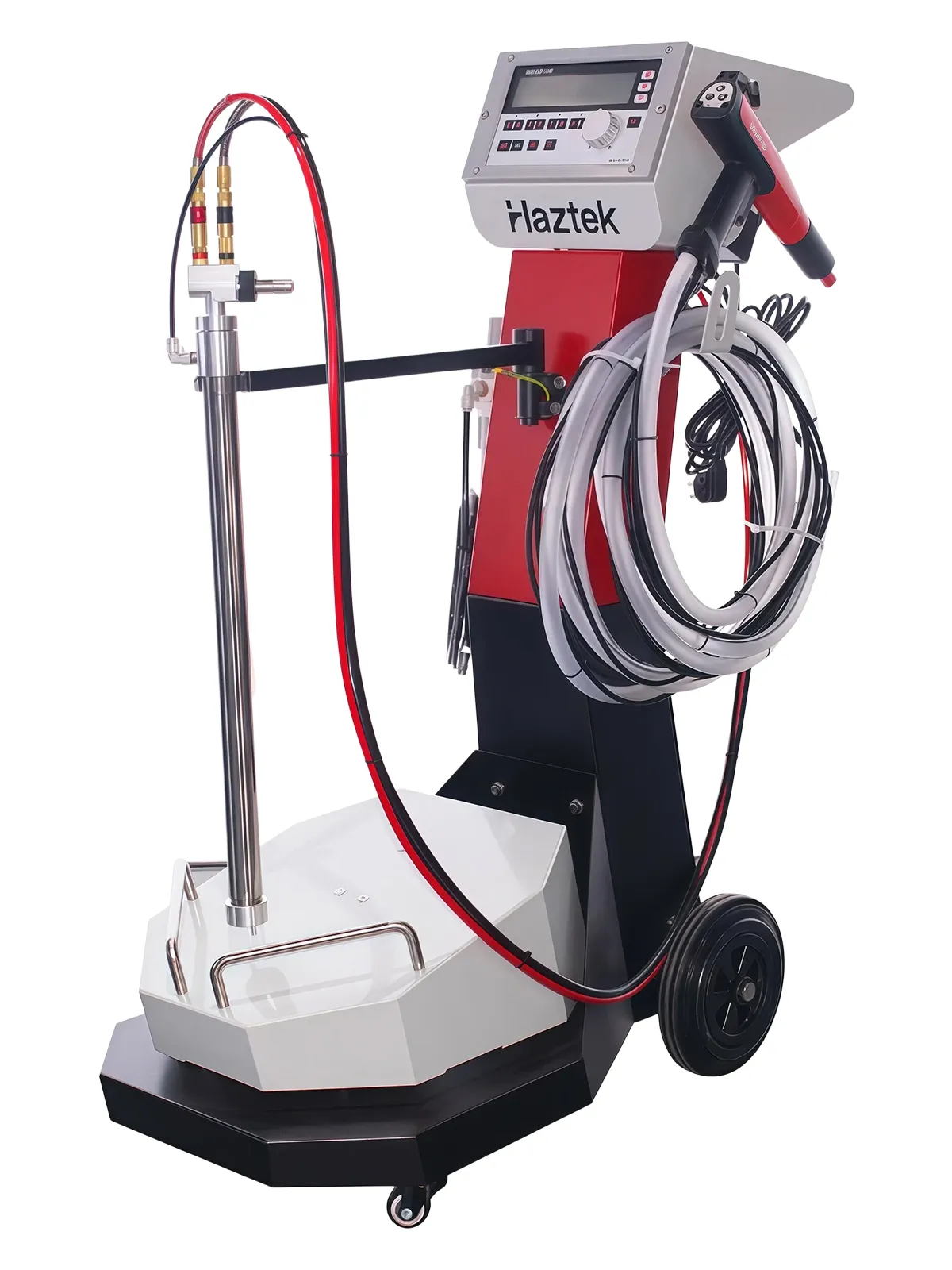

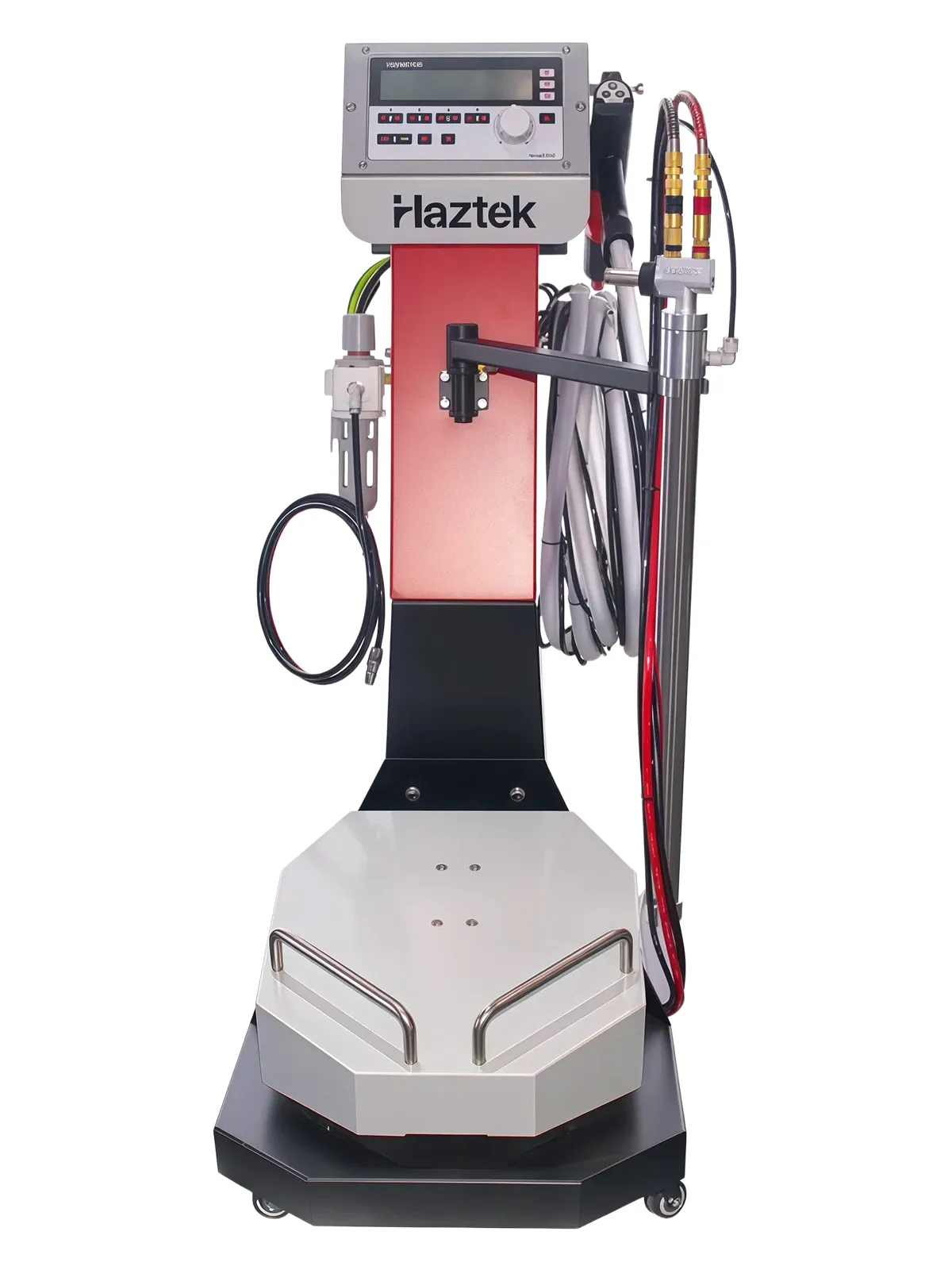

В современном производстве зачастую нужна покраска небольшого количества изделий с множеством цветовых вариантов и быстрой сменой заказа. Для этих задач мы разработали ручную установку для порошковой окраски GC20FZ, которая имеет вибростол и позволяет подавать краску напрямую из заводской тары. Её основное преимущество заключается в замене традиционного бака для порошковой краски наклонной вибрационной платформой. Оператор размещает оригинальную упаковку с порошком на вибростоле, и специальная трубка забирает краску прямо из упаковки. Благодаря высокочастотному вибродвигателю мощностью 150 Вт порошок направляется к точке забора под действием механической вибрации, что повышает стабильность его движения.
Такая система подачи порошка не требует чистки бака после каждой смены цвета, поэтому установка для нанесения порошковой краски GC20FZ — это отличный вариант для линий порошковой окраски, лабораторий по подбору цвета и небольших мастерских.
Лаборатории по измерению и контролю цвета, лаборатории порошковых красок
Данная установка порошковой окраски широко используется для исследовательских задач, когда ежедневно приходится тестировать десятки цветов. Смена цвета занимает всего 2 минуты: оператору достаточно лишь заменить оригинальную тару с порошком и одним нажатием активировать функцию очистки шланга.
Покраска мелких металлических деталей под заказ
Установка применяется для порошковой окраски алюминиевых деталей, комплектующих для автомототехники, плоских деталей, металлических панелей, радиаторов и корпусов вентиляторов. Она отлично подходит для покраски небольших партий с необходимостью частой замены цвета краски, снижая потери порошка из-за частой чистки бака.

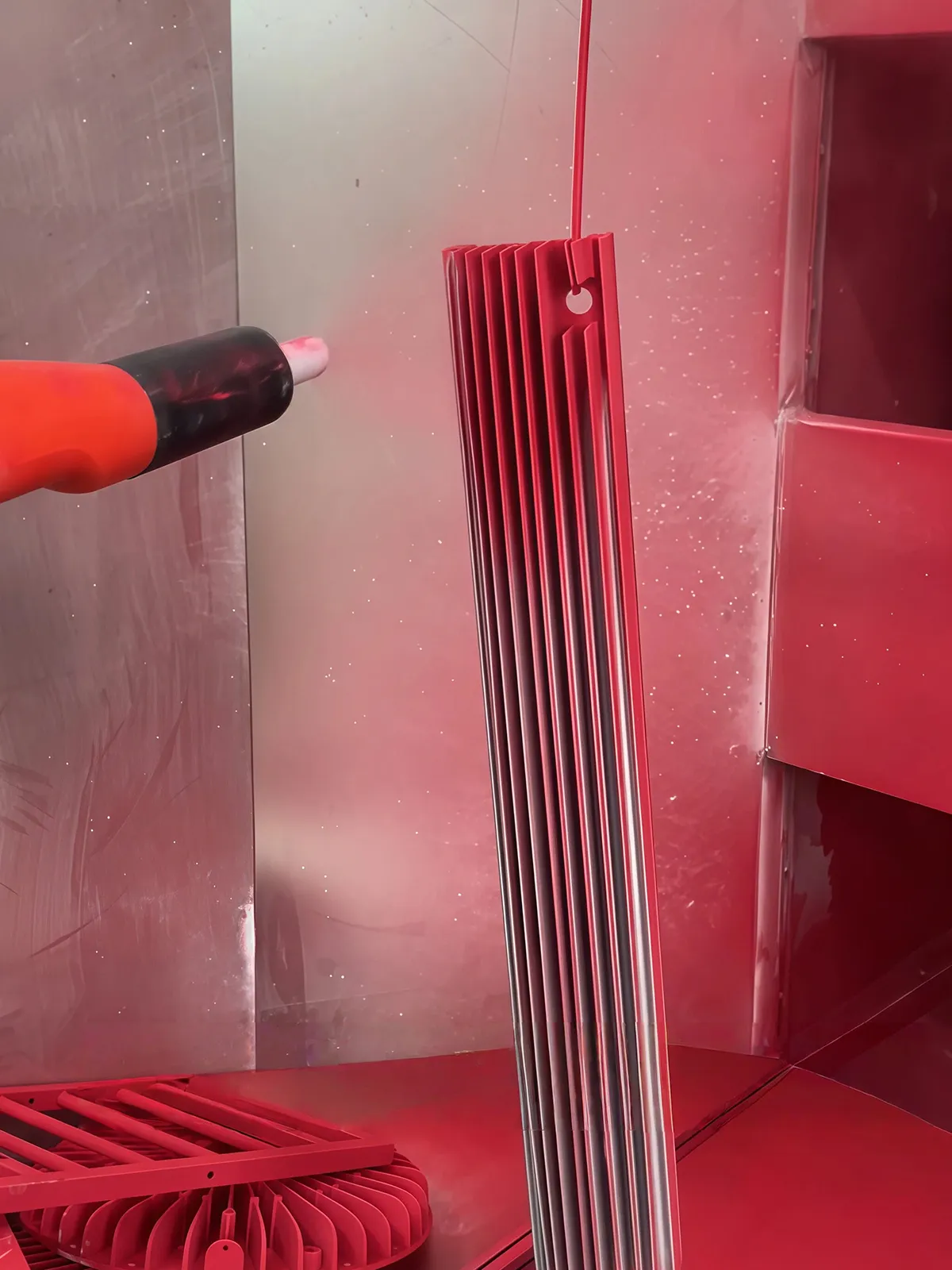

Порошковая окраска радиаторов

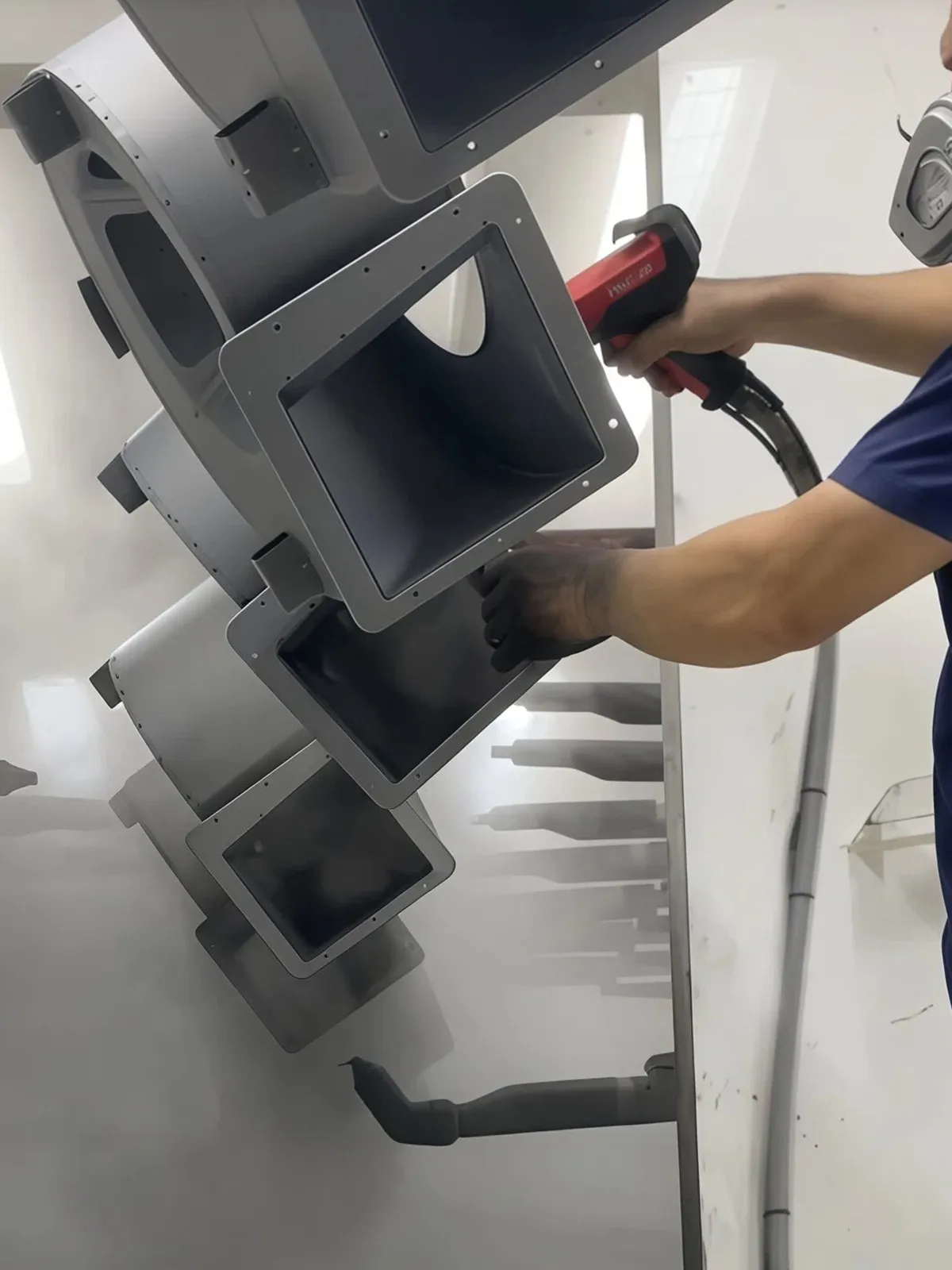

Порошковая окраска корпусов вентиляторов

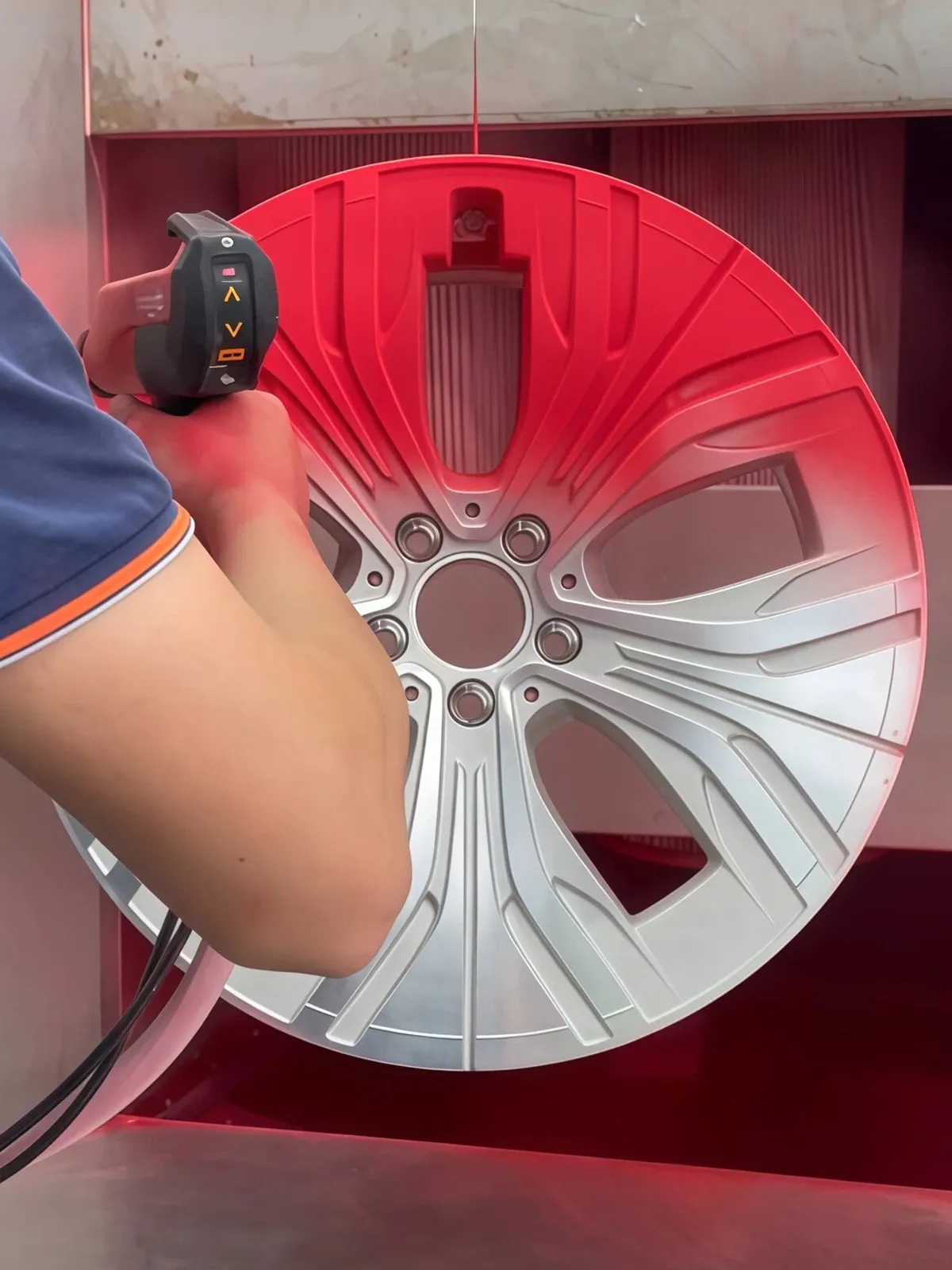

Порошковая окраска алюминиевых дисков
Технические характеристики
Стандартное входное напряжение
100–240 В AC
Макс. расход воздуха
8,5 Нм³/ч
Частота
50–60 Гц
Поддержка протокола CANBus
Да
Стандартное выходное напряжение (на пистолет)
12 В
Поддержка внешнего управления (система распознавания изделий)
Да
Стандартный выходной ток (на пистолет)
1,2 A
Поддержка металлических порошков
Да
Напряжение пистолета
100 кВ
Поддержка полиэфирных порошков
Да
Ток пистолета
100 мкА
Длина порошкового шланга
6 м
Полярность
Катод
Размер порошкового шланга
12 × 18 / 11 × 17 мм
Степень защиты
IP54
Материал шланга
POE с токопроводящей полосой
Температурный диапазон
от -40°C до 85°C
Макс. производительность
520 г/мин
Входное давление
5,5–6 бар
-
-
Компоненты

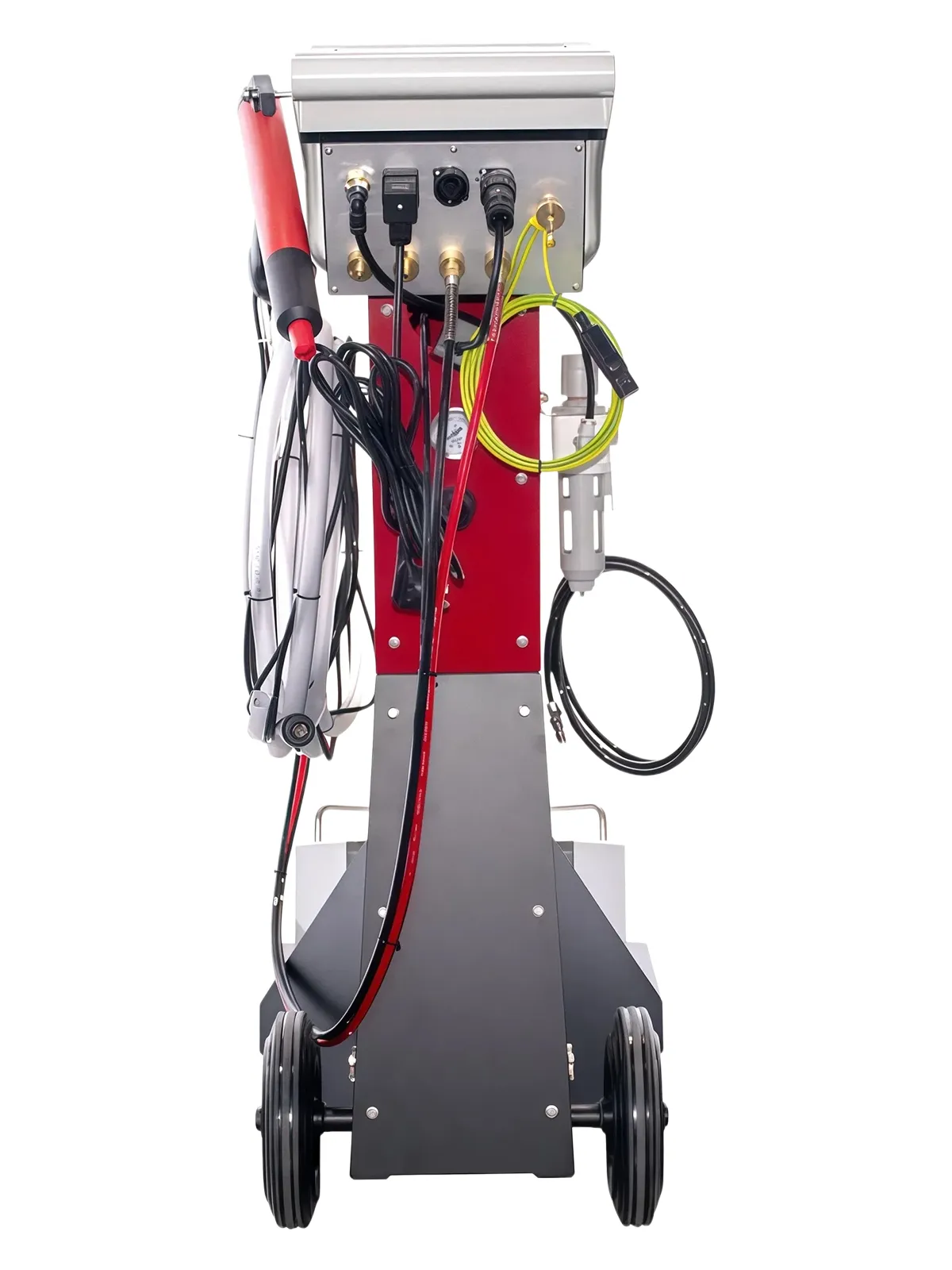

Основные компоненты установки для порошковой окраски GC20FZ: блок управления GC20, ручной пистолет-распылитель MG20, насос PPH40 для порошка, сопла и запасные части, порошковый шланг, регулятор давления воздуха, распределитель воздуха, стандартные соединительные элементы шланга.
Блок управления

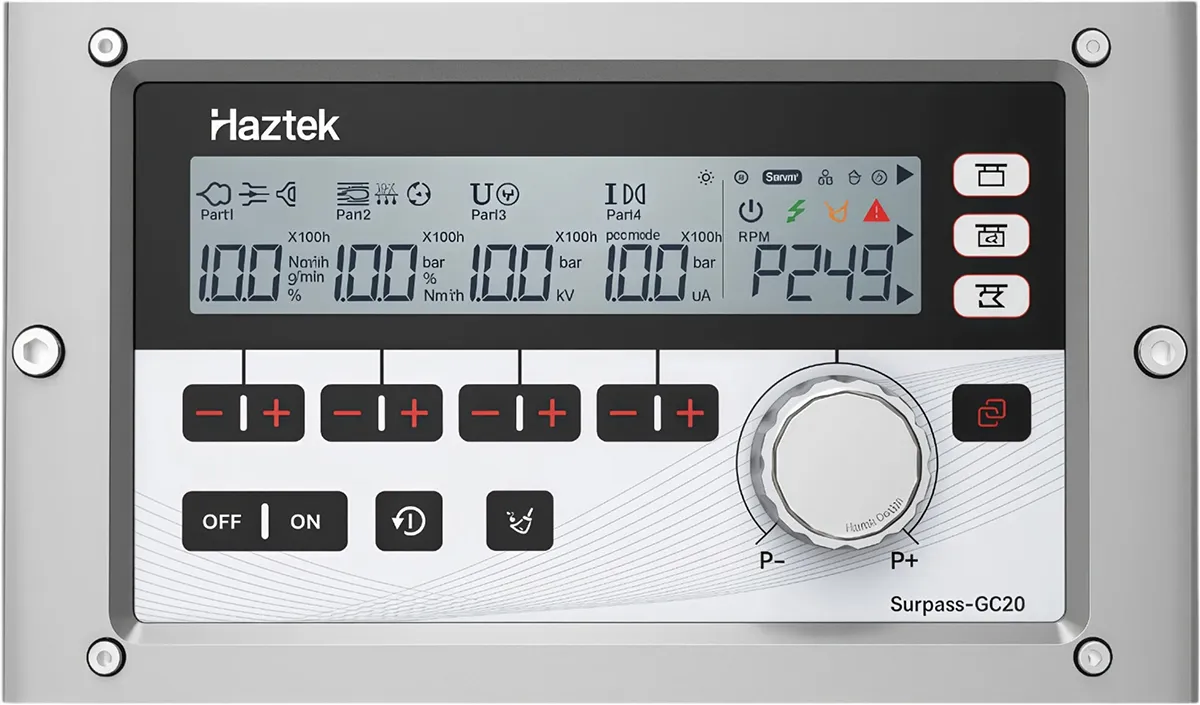

Блок управления оснащён цифровой системой управления клапанами и центром управления электропитанием PCC, благодаря чему он поддерживает стабильный расход воздуха и давление в процессе окрашивания. Точная регулировка тока зарядки (<10 µA) предотвращает перезаряд порошка и повышает стабильность и качество покрытия.
Контроллер GC20A позволяет создавать и хранить до 20 режимов работы, которые сохраняются автоматически.
Оснащён модулем связи CANOpen и предоставляет EDS-файл, обеспечивая широкие возможности для дальнейшей интеграции и подключения оборудования.
Функция самодиагностики автоматически отслеживает рабочее состояние оборудования и своевременно уведомляет о возможных неисправностях.
Функция очистки одним нажатием упрощает промывку и обслуживание пистолета-распылителя, сокращая время и трудозатраты при смене цвета.
Для порошковой окраски плоских деталей, деталей сложной формы и нанесения второго слоя доступны три предустановленных режима. Благодаря интуитивным кнопкам, сенсорному экрану и ручке плавной регулировки блок управления гарантирует быструю и эффективную эксплуатацию.
Аппаратная конфигурация
LED-дисплей: чёткое отображение информации.
Блок питания: тайваньский Mean Well с двухканальным выходом 0 В / 24 В.
Основной контроллер: 32-битный микроконтроллер STM от STMicroelectronics.
Система управления питанием: чип управления питанием Texas Instruments с DSP и аналоговой технологией.
Электромагнитный клапан: SMC (Япония).

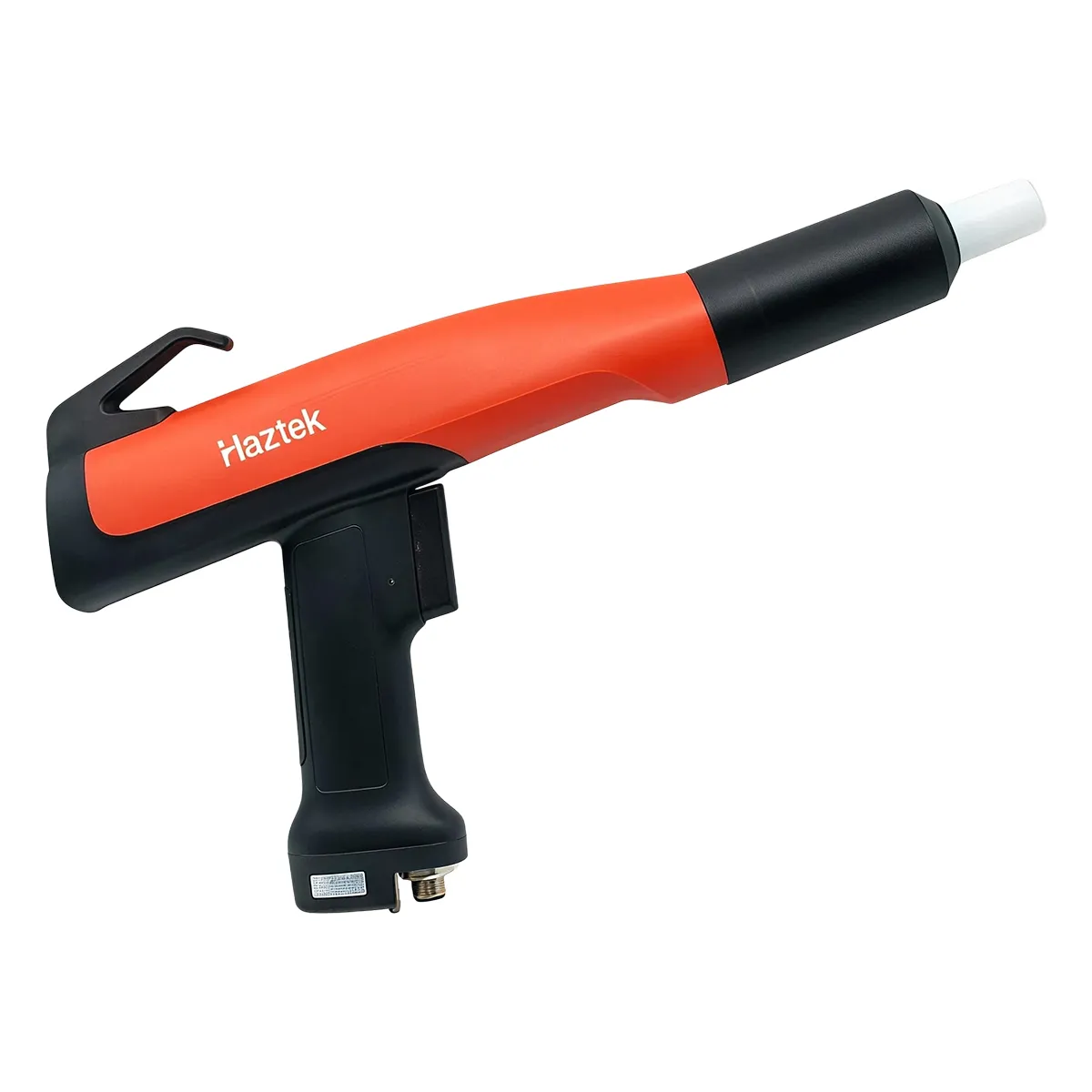

Ручной пистолет-распылитель MG20
Пистолет для порошковой окраски оснащён встроенным высоковольтным модулем 100 кВ и подходит для большинства стандартных порошковых красок.
Встроенный высокоэффективный преобразователь напряжения обеспечивает 100 кВ для заряда порошка, повышая стабильность выхода и качество нанесения покрытия. Пистолет позволяет эффективно наносить покрытие на сложные поверхности и детали со сложной геометрией, где обычно возникают трудности с равномерным осаждением порошка. Износостойкая конструкция и тщательно подобранные материалы способствуют снижению затрат на обслуживание.
Пистолет-распылитель MG20 эргономичен и весит всего 510 г, отличаясь при этом высокой прочностью. Улучшенный угол распыления и конструкция рукоятки снижают утомляемость оператора при длительной работе. Внешний модуль дистанционного управления позволяет удобно регулировать параметры окрашивания, а переключение между предустановленными программами выполняется двойным нажатием на спусковое устройство.
Насос для порошковой краски PPH40

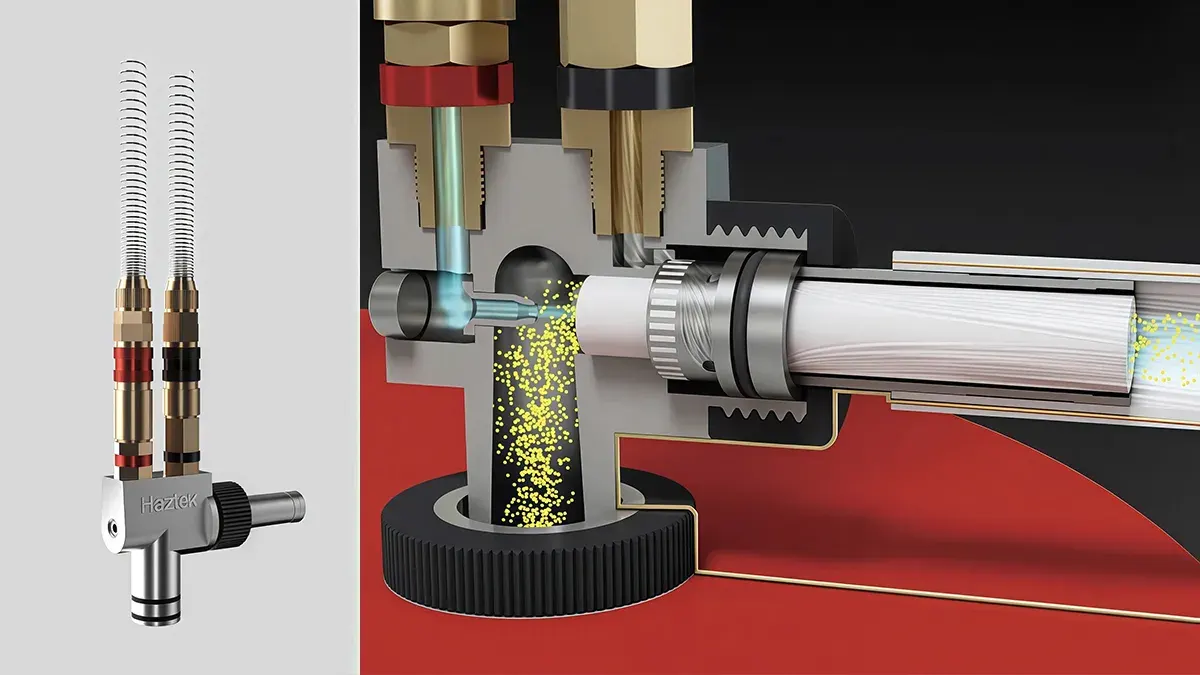

Насос PPH40 позволяет быстро сменять цвет и ускорять процесс очистки. Он разработан для простого подключения и запуска без дополнительной наладки, что упрощает установку, эксплуатацию и обслуживание установки для порошковой окраски. Конструкция с быстросъёмным подключением порошкового шланга облегчает его демонтаж и повторное подключение при очистке. Трубка Вентури изготовлена из высококачественного антиадгезионного материала и оснащена быстросъёмным соединением для подачи сжатого воздуха.
Насос осуществляет равномерную подачу и эффективное распыление порошка с производительностью до 520 г/мин в зависимости от конфигурации системы и типа порошка.
Вибрационный стол

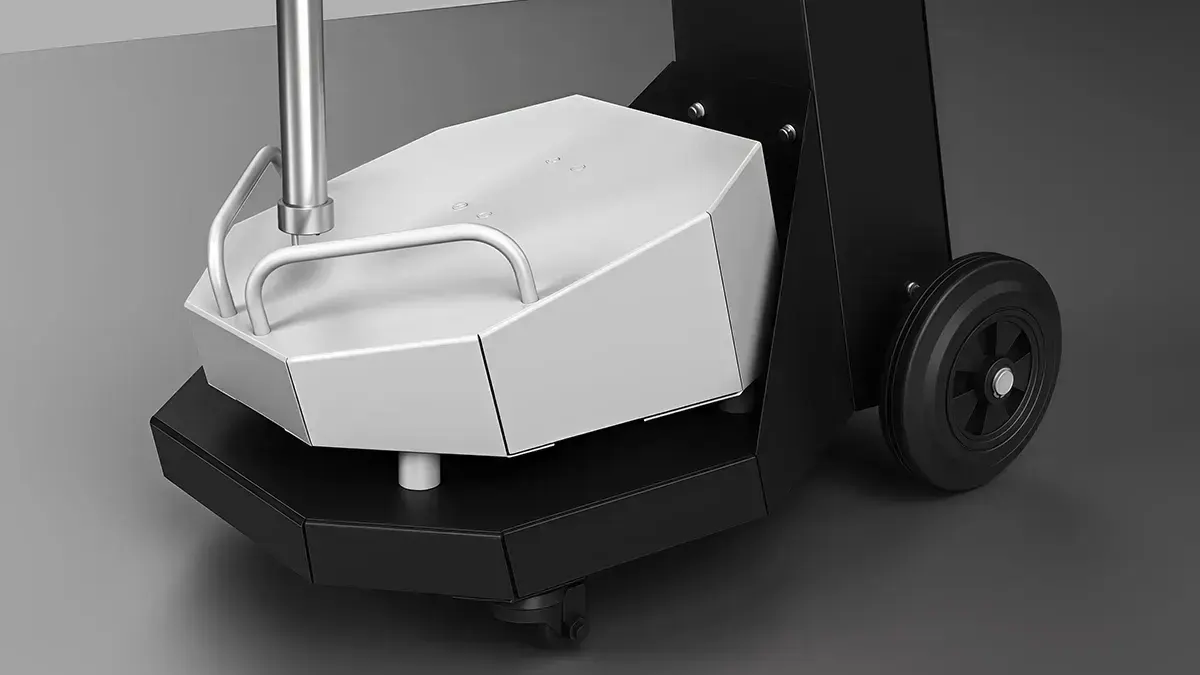

Вибростол создает высокочастотную вибрацию для удержания порошка во взвешенном состоянии, снижения трения между частицами и разрушения слипшихся комков, улучшая текучесть. Забор порошка напрямую из оригинальной тары исключает необходимость замены или чистки бака при каждой смене цвета.
Блок управления
Ручной пистолет-распылитель MG20
Насос для порошковой краски PPH40
Вибрационный стол
