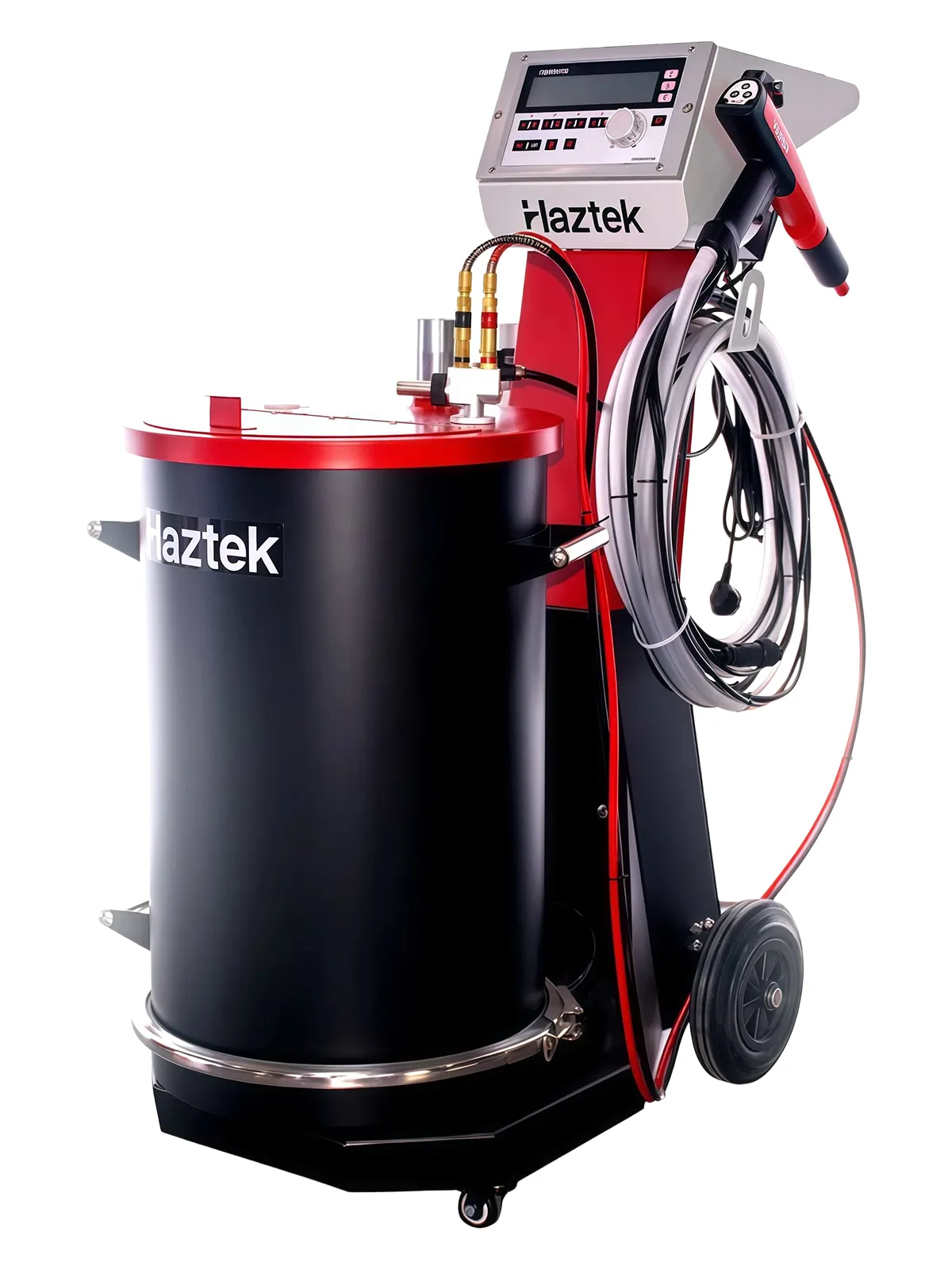

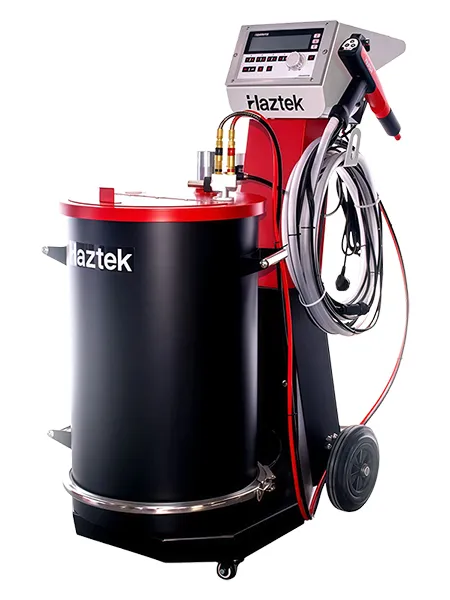

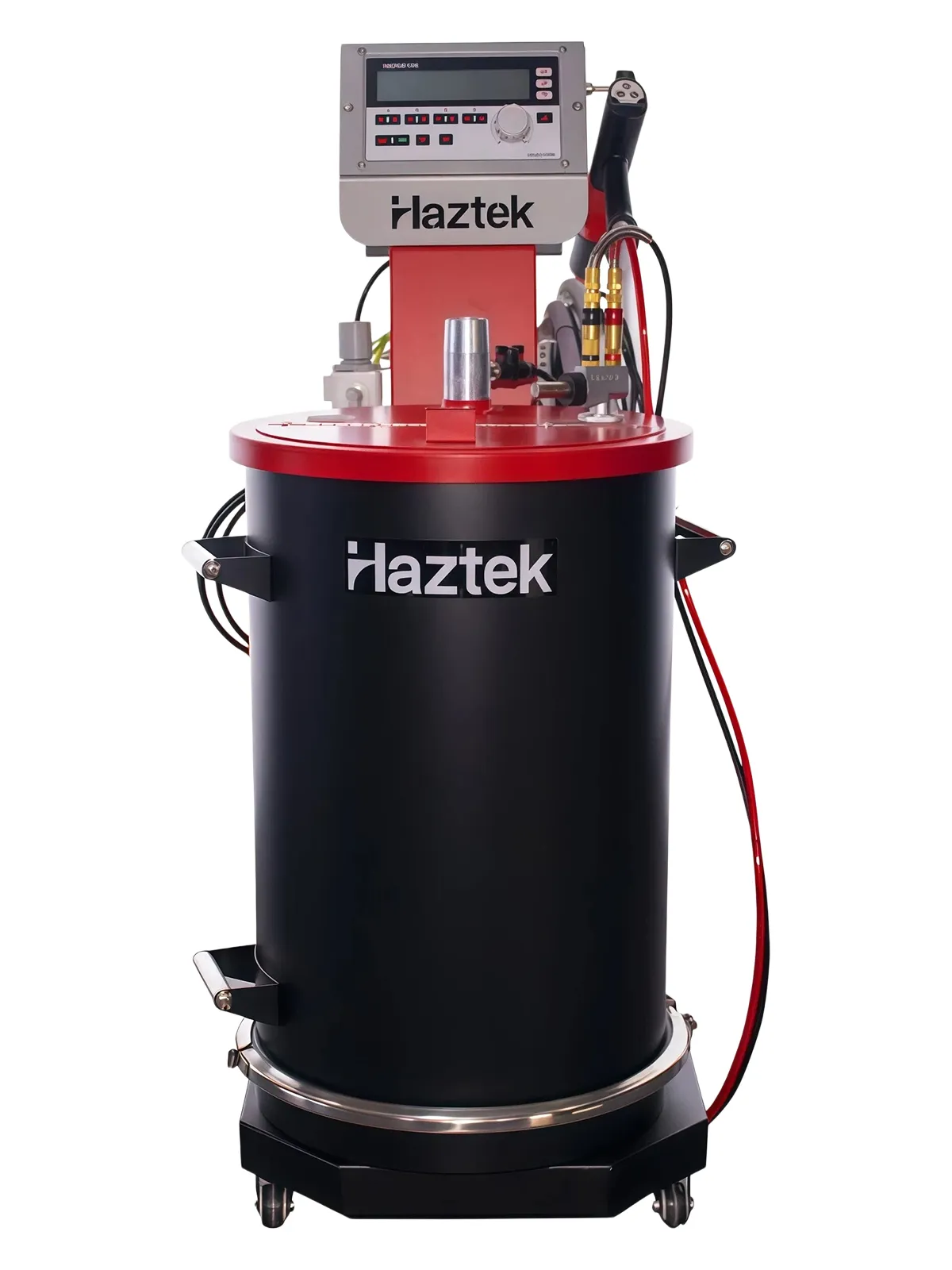

Ручная установка для порошковой окраски GC20F с баком 50 л
Объём бака для порошковой краски 50 л
Выходное напряжение: 100 кВ
Входное давление 5,5–6 бар
Макс. подача порошка 520 г/мин
Установка для нанесения порошковой краски GC20F представляет собой мобильную систему с баком, которая использует электростатический метод нанесения порошка. Она отличается эффективной подачей и поддерживает флюидизацию порошка, что повышает равномерность распределения краски. Высоковольтное электростатическое притяжение стабильно переносит порошок на поверхность изделия, а ручное распыление позволяет точно обрабатывать небольшие партии и изделия сложной формы. Данная установка для порошковой покраски также поддерживает быструю смену цвета.

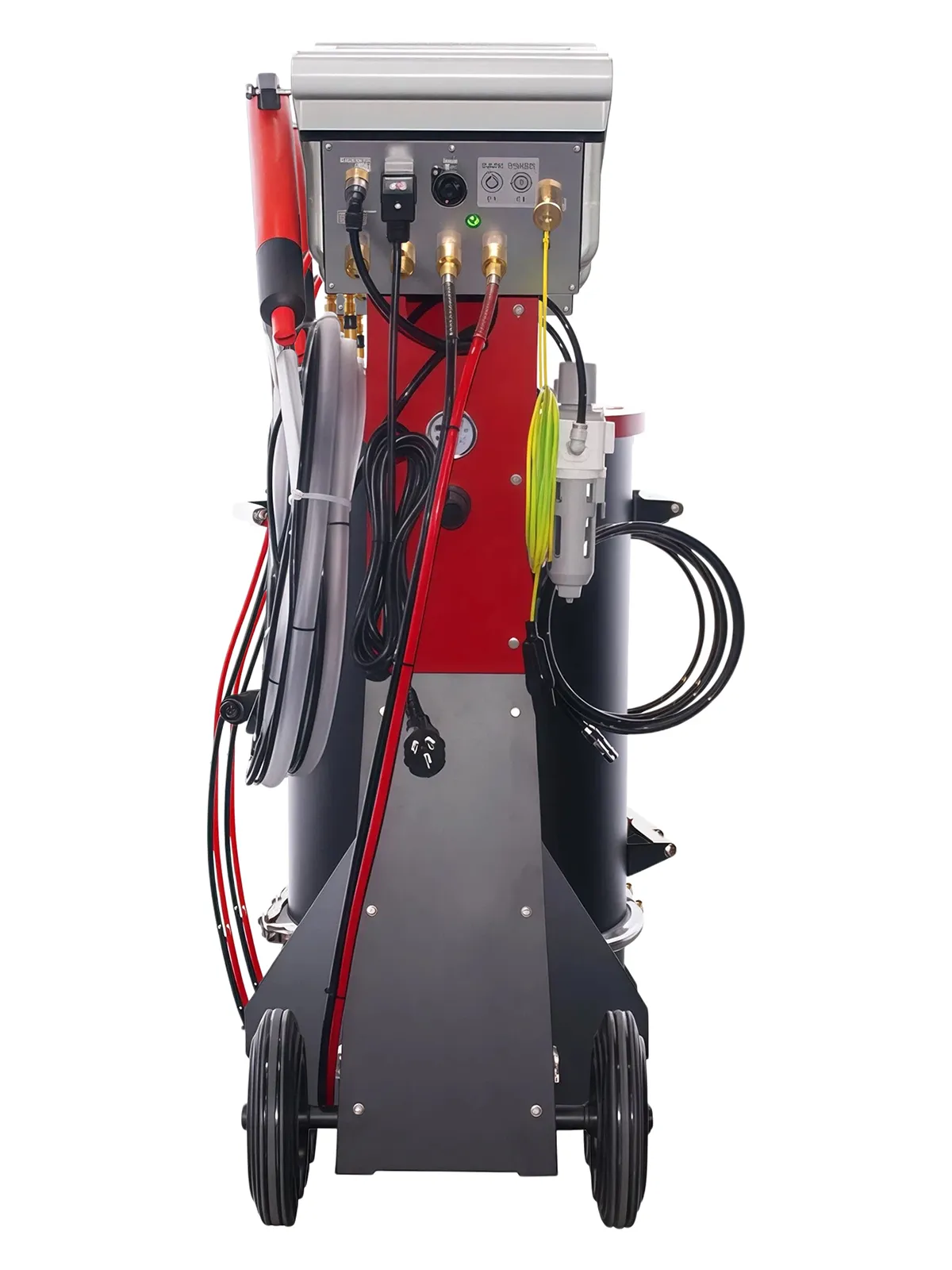

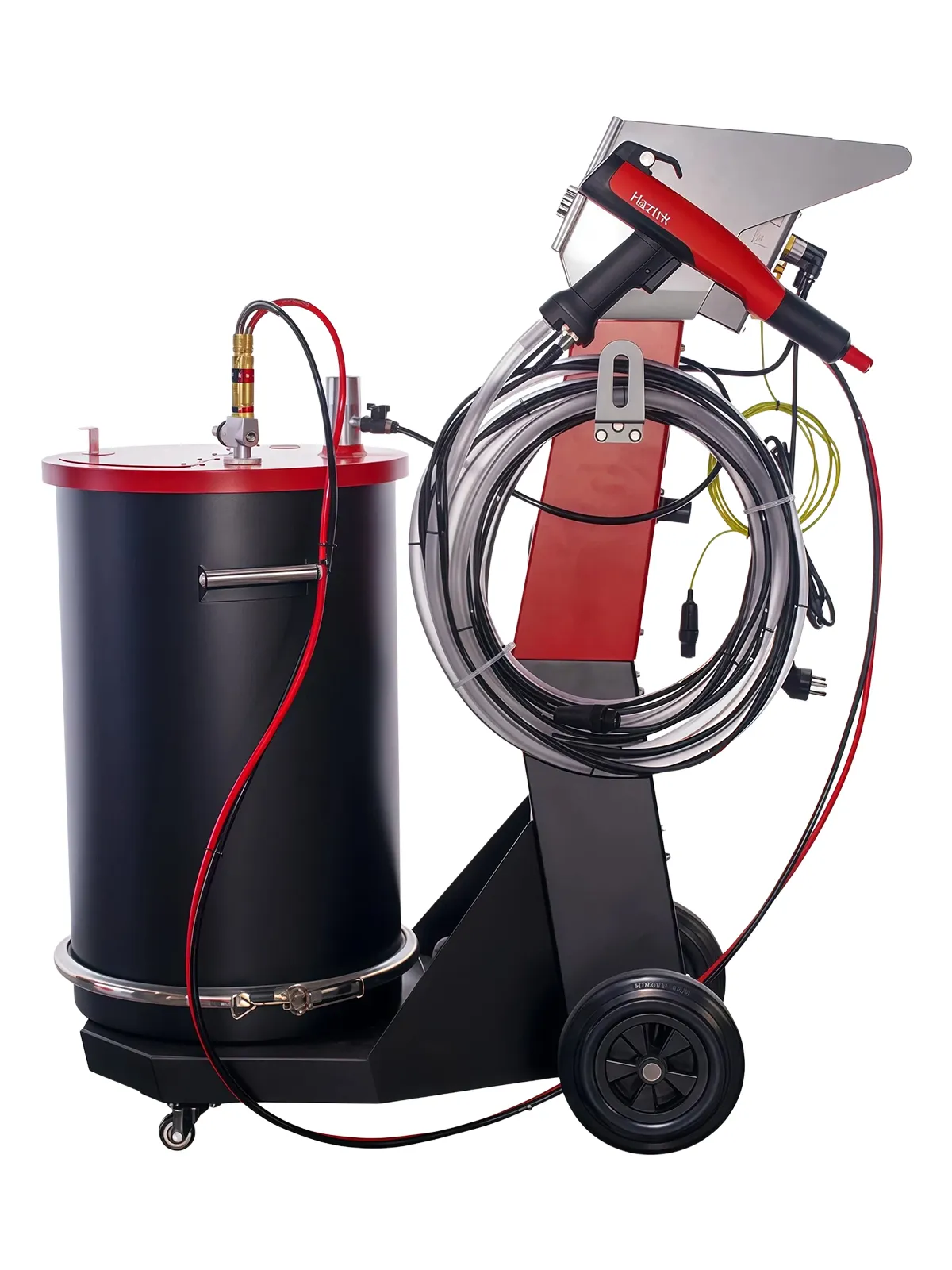

Установка оснащена модульной конструкцией, которая включает тележку, пистолет-распылитель, насос и блок управления. Она устойчива и удобна в перемещении. Благодаря передним поворотным колёсам и эргономичной рукоятке оператор может легко перемещать установку по производственному участку и подводить её непосредственно к крупногабаритным изделиям, например, рамам транспортных средств, шасси строительной техники или длинным алюминиевым профилям, сокращая время подготовки к окрашиванию.
Данная установка для порошковой окраски подходит для окрашивания крупногабаритных и тяжёлых изделий, например, стрел экскаваторов и секций башенных кранов. Тележка позволяет оператору свободно перемещать установку вокруг изделия. Бак объёмом 50 л обеспечивает продолжительную работу без частой дозаправки порошка, что поддерживает однородность покрытия.
Архитектурные фасады и алюминиевые профили
Наше оборудование для окраски широко используется для нанесения базового покрытия на алюминиевые двери и окна, фасадные панели и другие алюминиевые изделия. Они наносят покрытие постоянной толщины даже при непрерывном производстве.

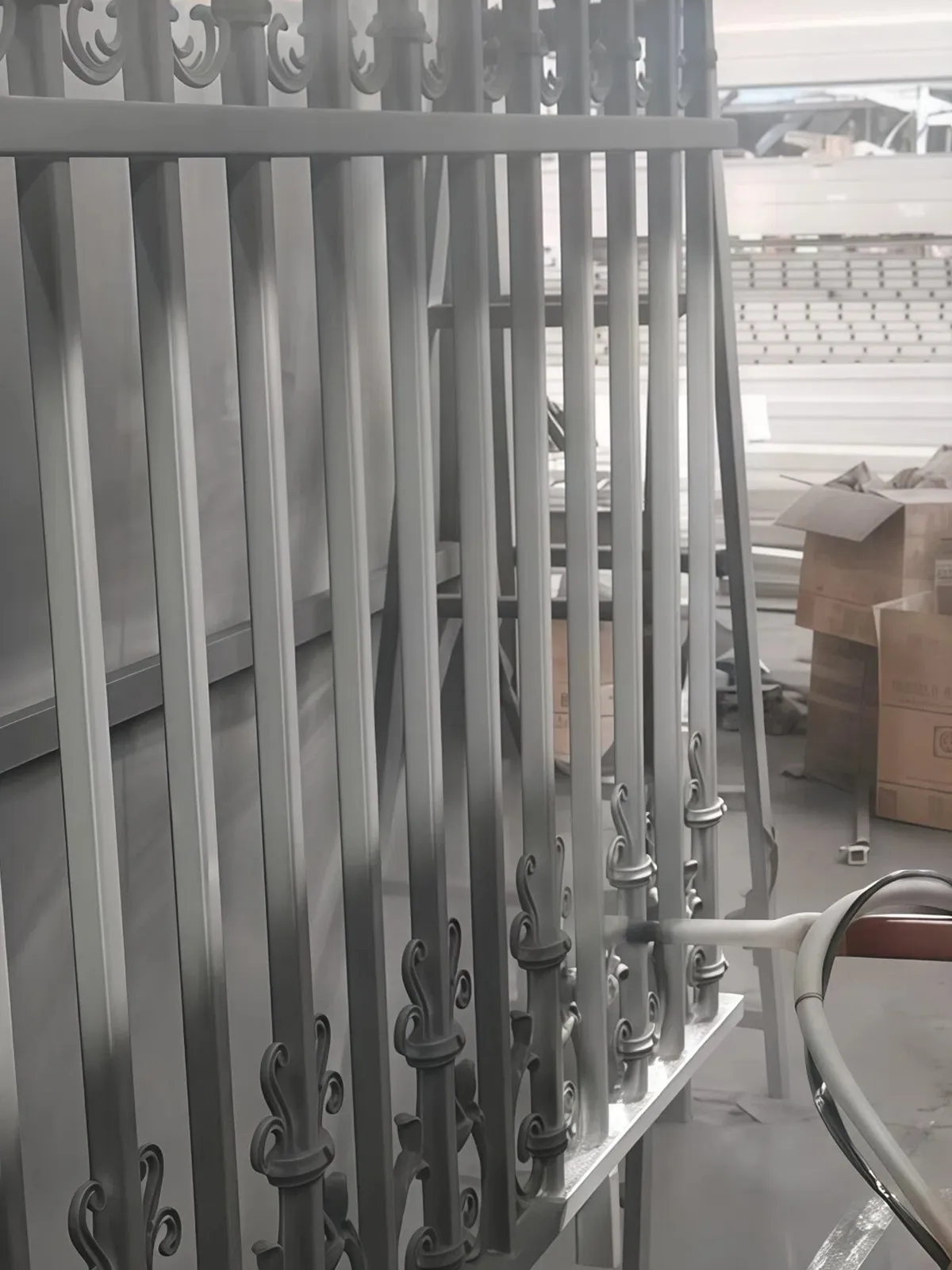

Порошковая окраска ограждений

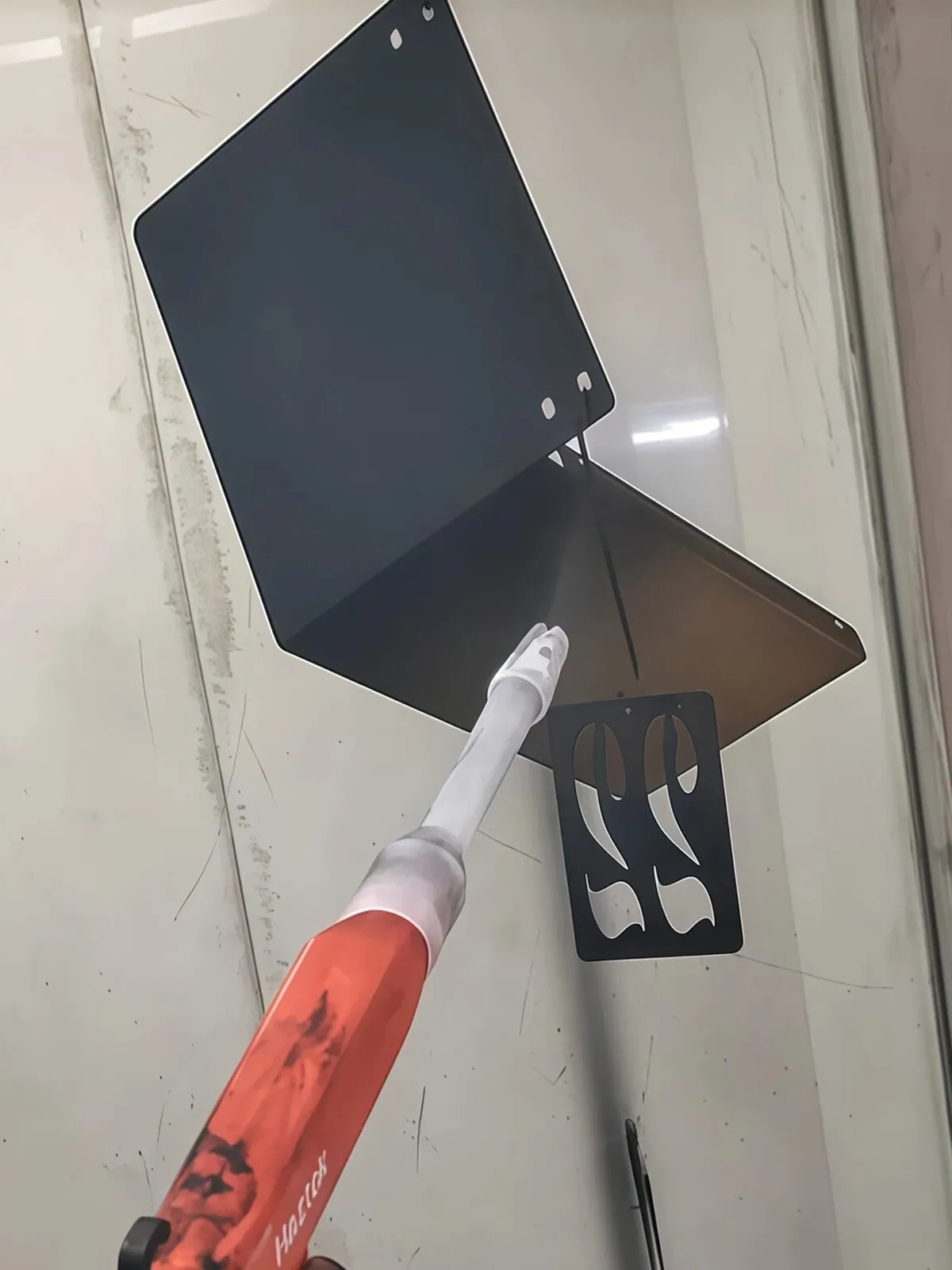

Порошковая окраска плоских изделий

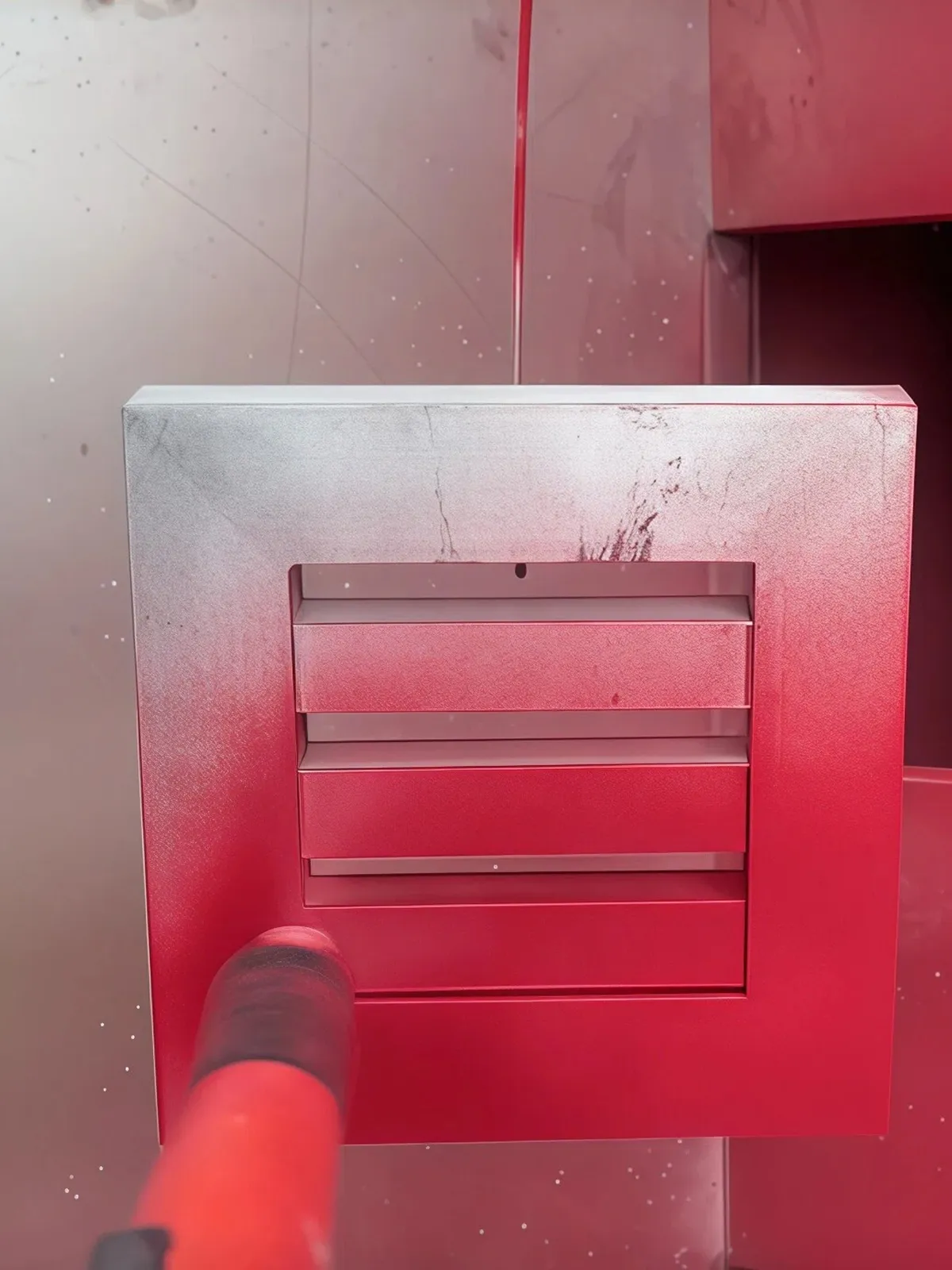

Порошковая окраска вентиляционных решёток
Технические характеристики
Напряжение питания
100–240 В AC
Макс. расход воздуха
8,5 Нм³/ч
Частота
50–60 Гц
Поддержка протокола CANBus
Да
Выходное напряжение на пистолет
12 В
Поддержка внешнего управления (система распознавания изделий)
Да
Выходной ток на пистолет
1,2 A
Поддержка металлических порошков
Да
Напряжение пистолета
100 кВ
Поддержка полиэфирных порошков
Да
Ток пистолета
100 мкА
Длина порошкового шланга
6 м
Полярность
Катод
Размер шланга
12×18 / 11×17 мм
Степень защиты
IP54
Материал шланга
POE с токопроводящей полосой
Рабочая температура
от -40°C до 85°C
Макс. производительность
520 г/мин
Входное давление
5,5–6 бар
-
-
Компоненты

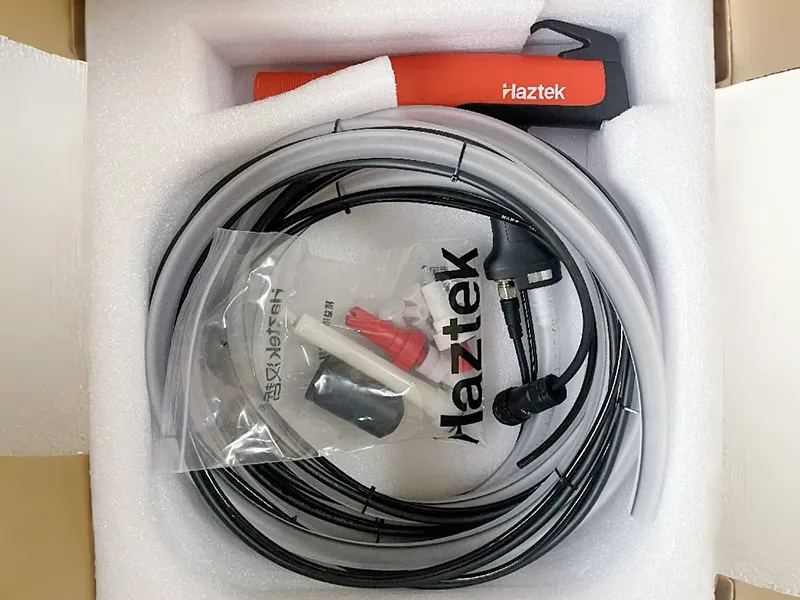

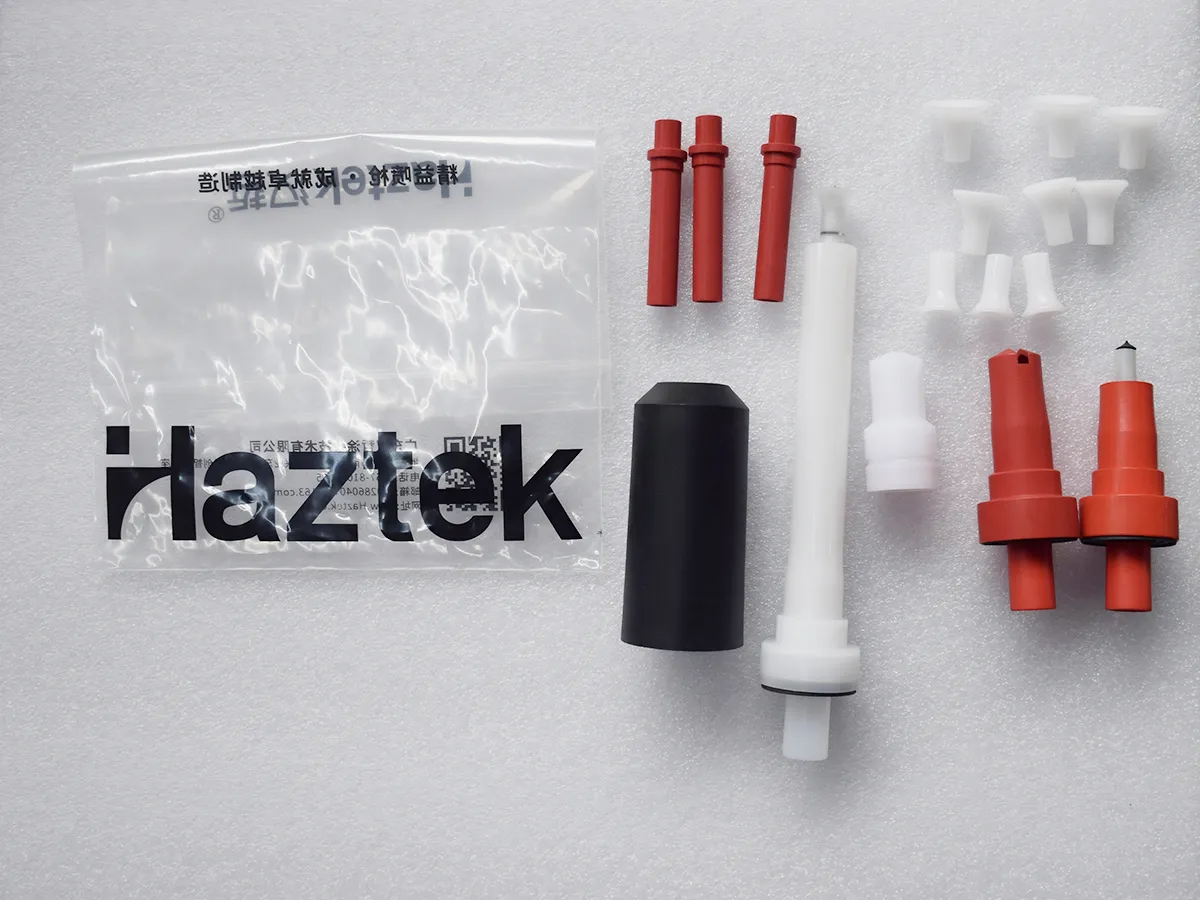

Основные компоненты установки для порошковой окраски GC20F: блок управления GC20A, ручной пистолет-распылитель MG20, тележка, насос PPH40 для порошка, бак для порошка объёмом 50 л, сопла и запасные части, порошковый шланг, регулятор давления воздуха, комплект вспомогательных принадлежностей.

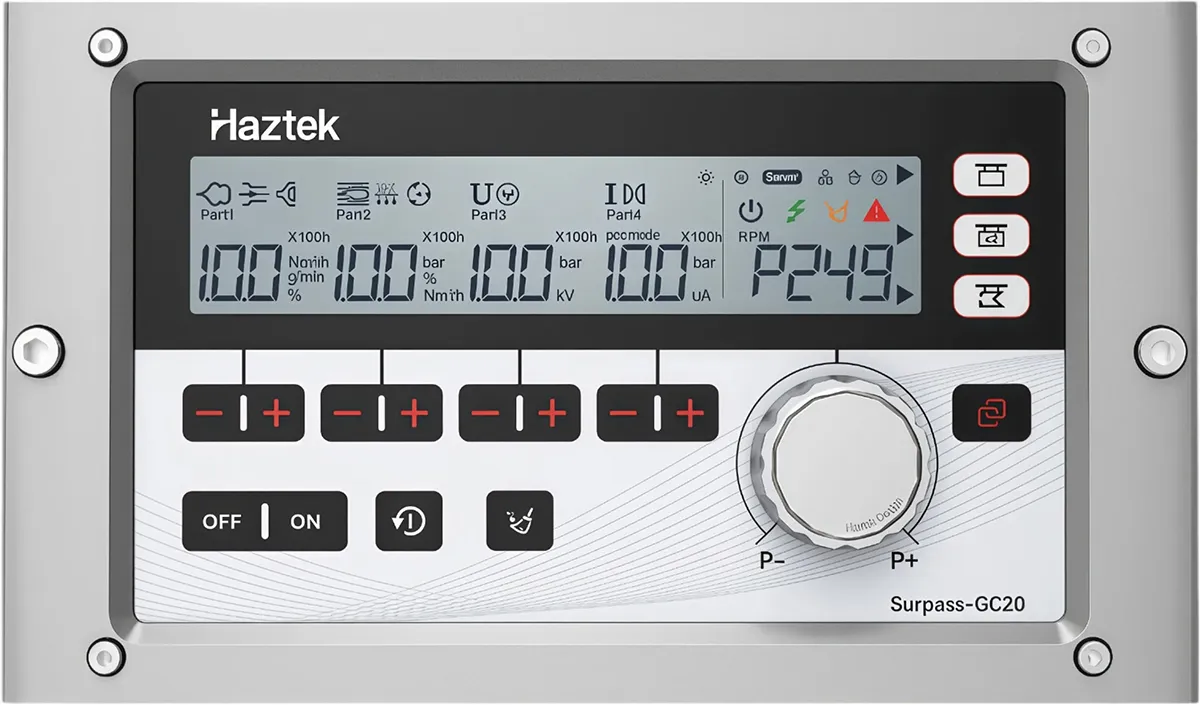

Блок управления
Блок управления оснащён цифровой системой управления клапанами и центром управления электропитанием PCC, благодаря чему он поддерживает стабильный расход воздуха и давление в процессе окрашивания. Точная регулировка тока зарядки (<10 µA) предотвращает перезаряд порошка и повышает стабильность и качество покрытия.
Контроллер GC20A позволяет создавать и хранить до 20 режимов работы, которые сохраняются автоматически.
Оснащён модулем связи CANOpen и предоставляет EDS-файл, обеспечивая широкие возможности для дальнейшей интеграции и подключения оборудования.
Функция самодиагностики автоматически отслеживает рабочее состояние оборудования и своевременно уведомляет о возможных неисправностях.
Функция очистки одним нажатием упрощает промывку и обслуживание пистолета-распылителя, сокращая время и трудозатраты при смене цвета.
Для порошковой окраски плоских деталей, деталей сложной формы и нанесения второго слоя доступны три предустановленных режима. Благодаря интуитивным кнопкам, сенсорному экрану и ручке плавной регулировки блок управления гарантирует быструю и эффективную эксплуатацию.
Аппаратная конфигурация
LED-дисплей: чёткое отображение информации.
Блок питания: тайваньский Mean Well с двухканальным выходом 0 В / 24 В.
Основной контроллер: 32-битный микроконтроллер STM от STMicroelectronics.
Система управления питанием: чип управления питанием Texas Instruments с DSP и аналоговой технологией.
Электромагнитный клапан: SMC (Япония).

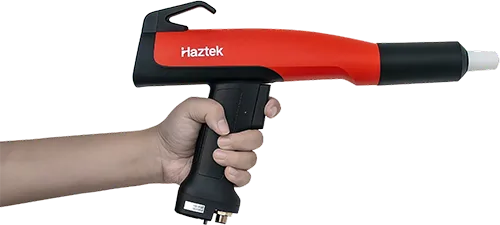

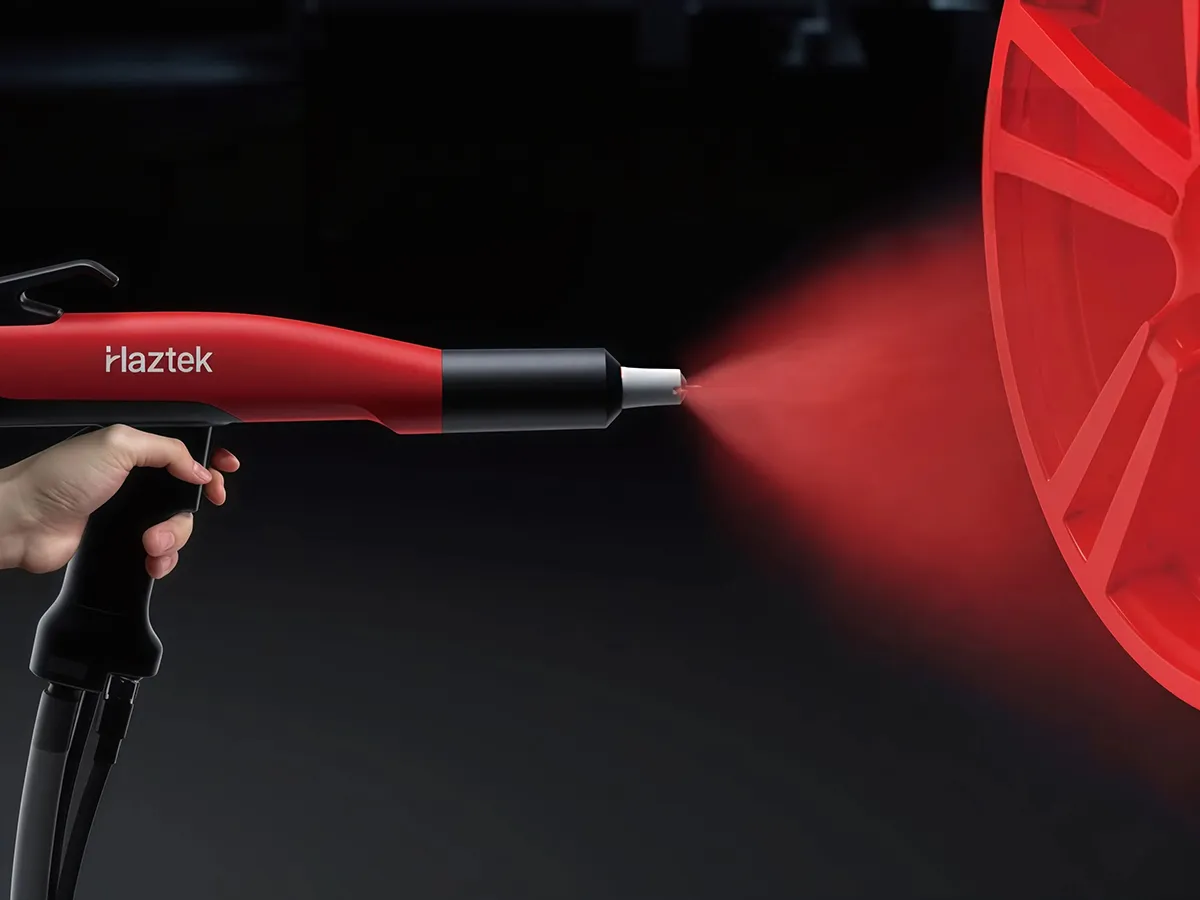

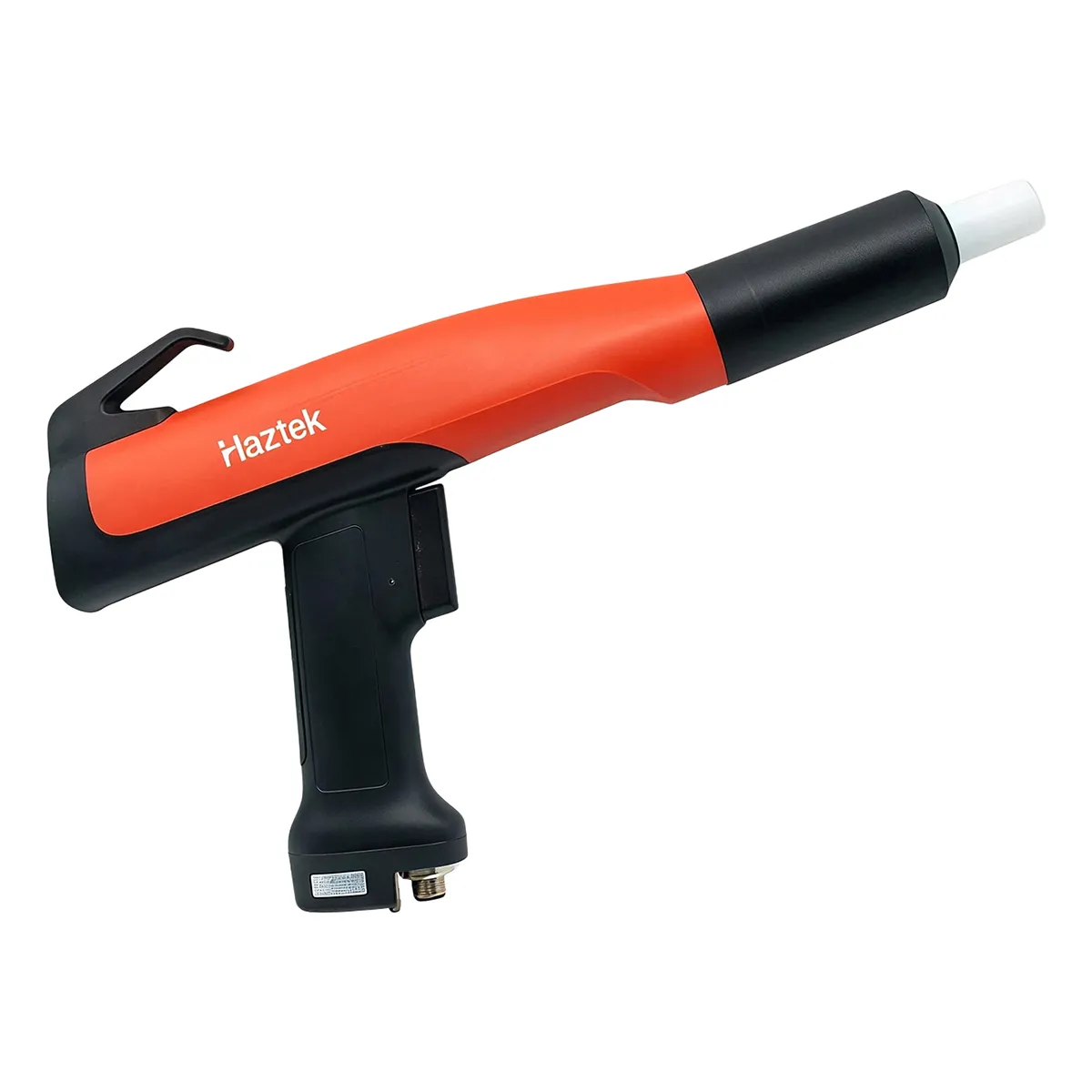

Ручной пистолет-распылитель MG20
Пистолет для порошковой окраски оснащён встроенным высоковольтным модулем 100 кВ и подходит для большинства стандартных порошковых красок.
Встроенный высокоэффективный преобразователь напряжения обеспечивает 100 кВ для заряда порошка, повышая стабильность выхода и качество нанесения покрытия. Пистолет позволяет эффективно наносить покрытие на неоднородные поверхности и детали со сложной геометрией, где обычно возникают трудности с равномерным осаждением порошка. Износостойкая конструкция и тщательно подобранные материалы способствуют снижению затрат на обслуживание.
Пистолет-распылитель MG20 эргономичен и весит всего 510 г, отличаясь при этом высокой прочностью. Улучшенный угол распыления и конструкция рукоятки снижают утомляемость оператора при длительной работе. Внешний модуль дистанционного управления позволяет удобно регулировать параметры окрашивания, а переключение между предустановленными программами выполняется двойным нажатием на спусковое устройство.

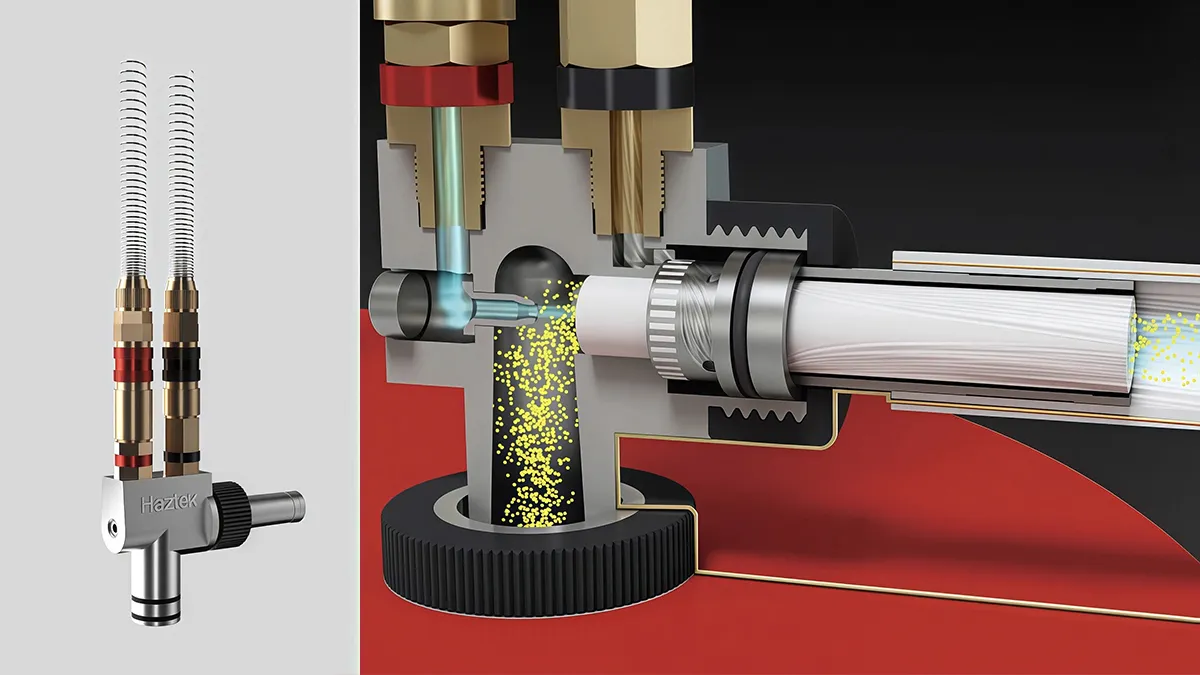

Насос для порошковой краски PPH40
Насос PPH40 позволяет быстро сменять цвет и ускорять процесс очистки. Он разработан для простого подключения и запуска без дополнительной наладки, что упрощает установку, эксплуатацию и обслуживание установки для порошковой окраски. Конструкция с быстросъёмным подключением порошкового шланга облегчает его демонтаж и повторное подключение при очистке. Трубка Вентури изготовлена из высококачественного антиадгезионного материала и оснащена быстросъёмным соединением для подачи сжатого воздуха.
Насос осуществляет равномерную подачу и эффективное распыление порошка с производительностью до 520 г/мин в зависимости от конфигурации системы и типа порошка.
