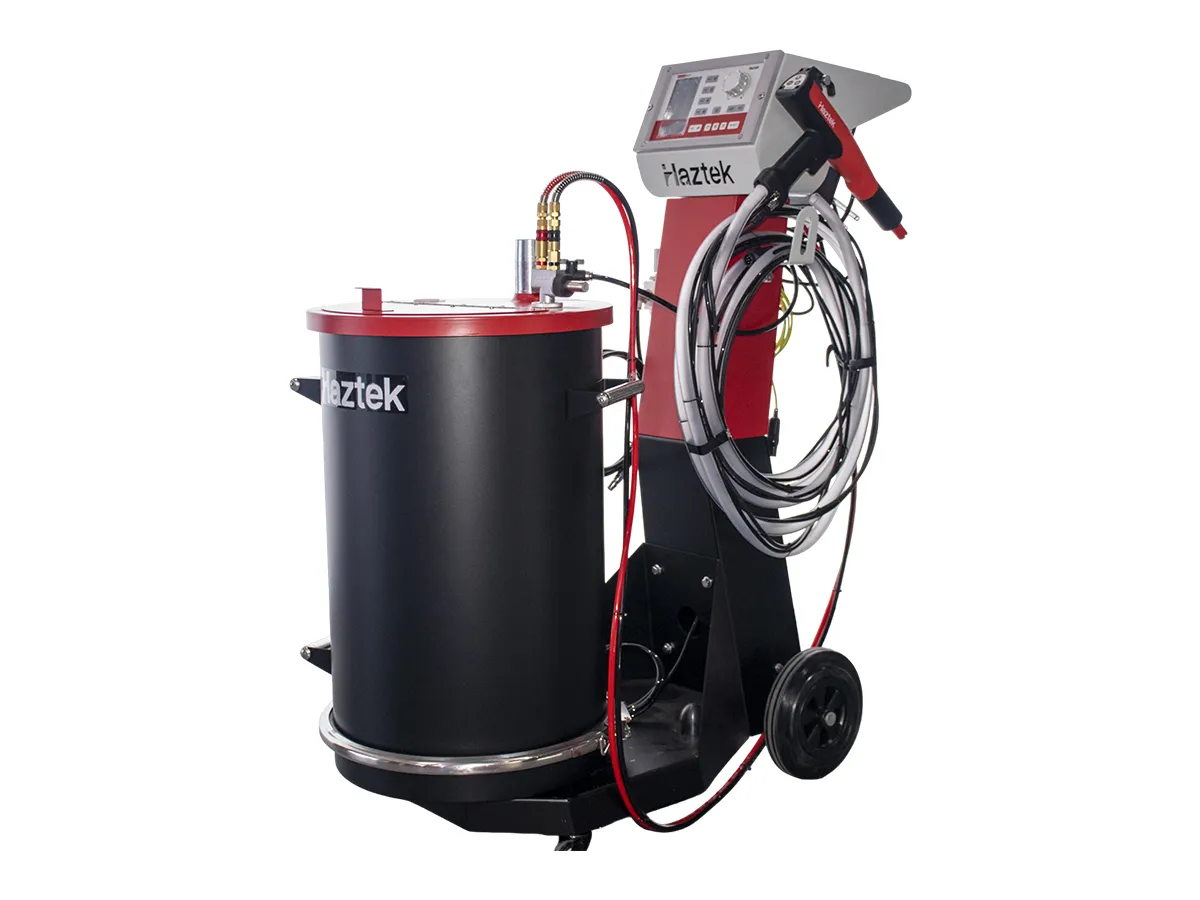

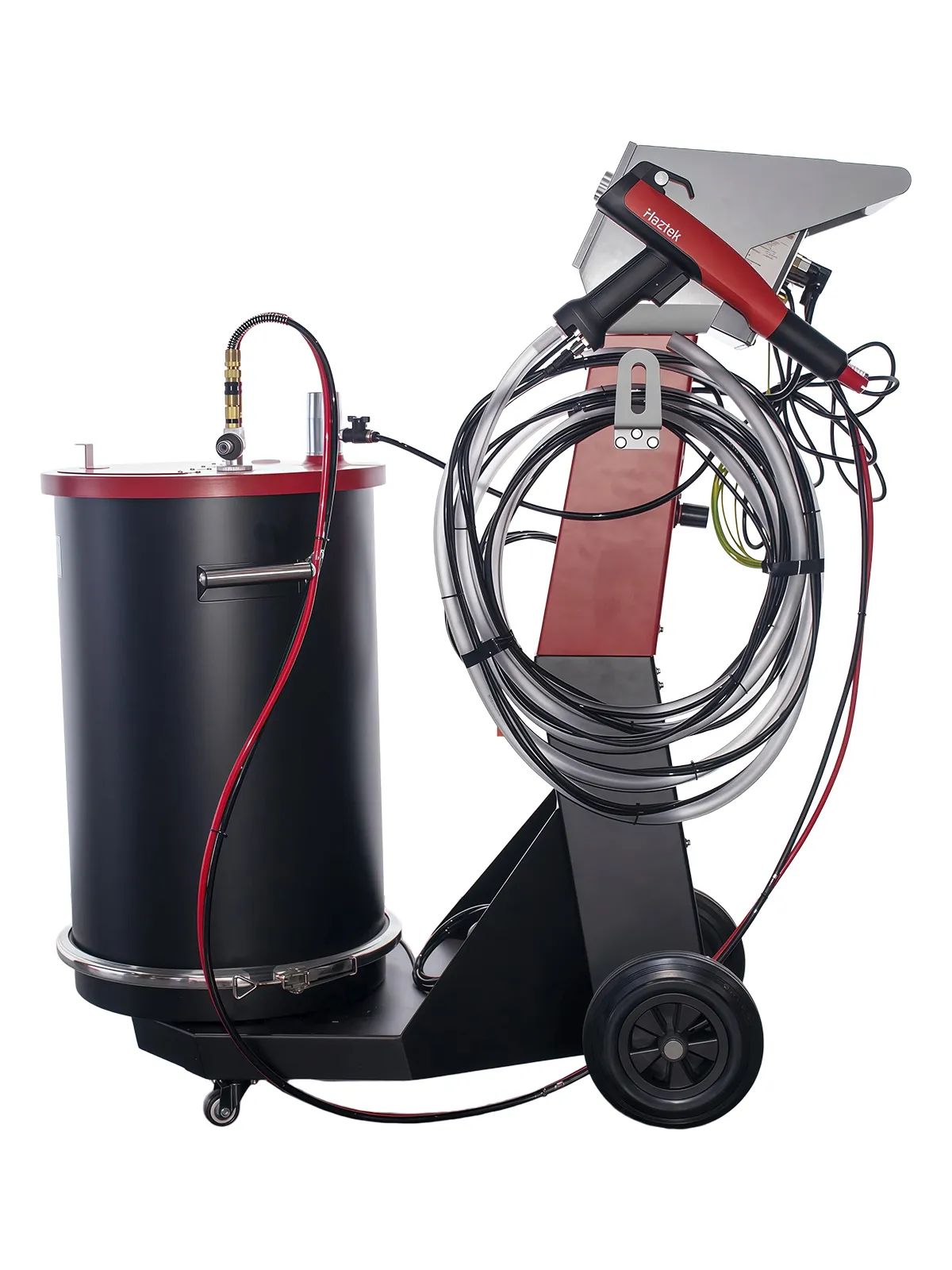

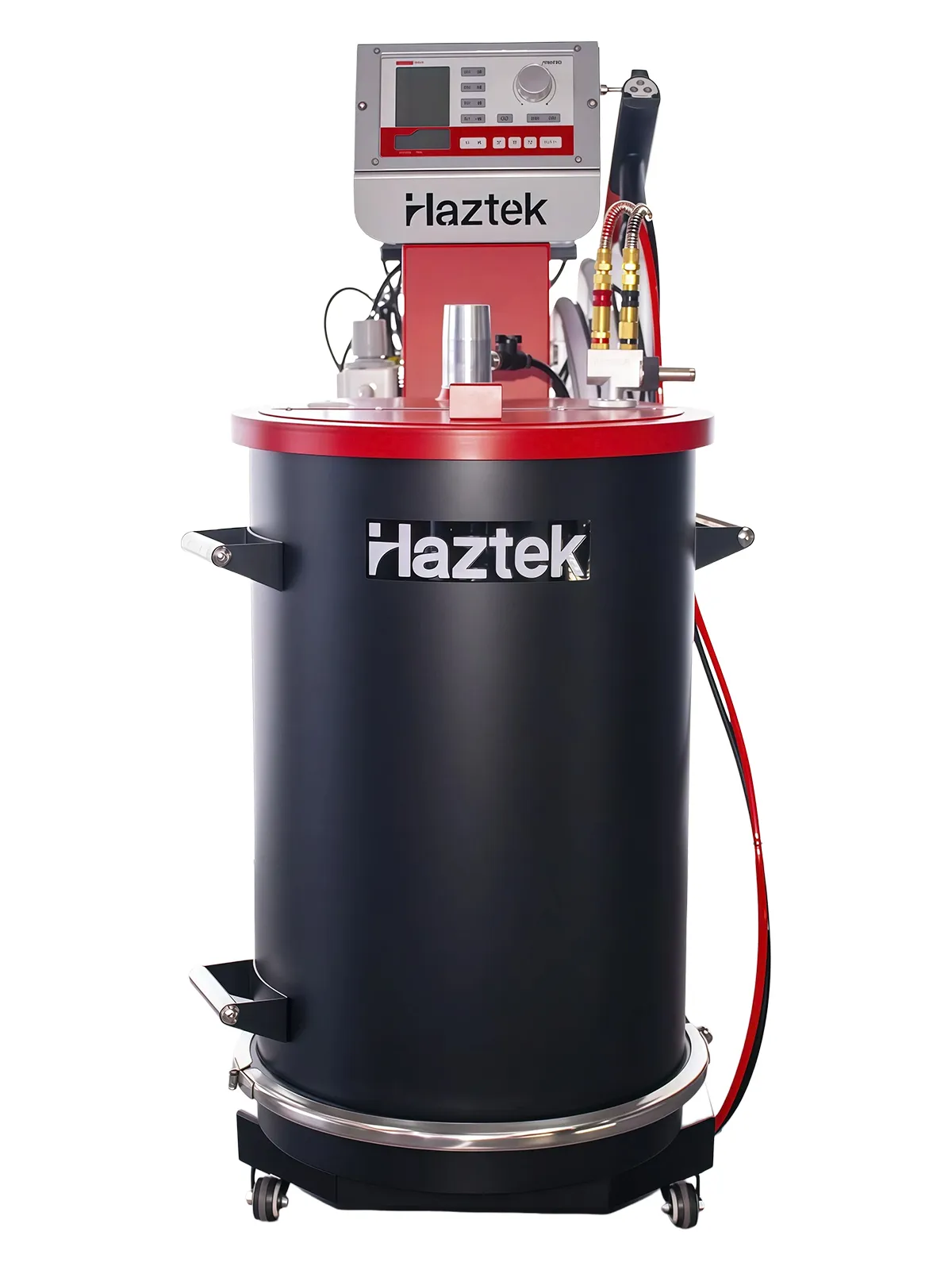

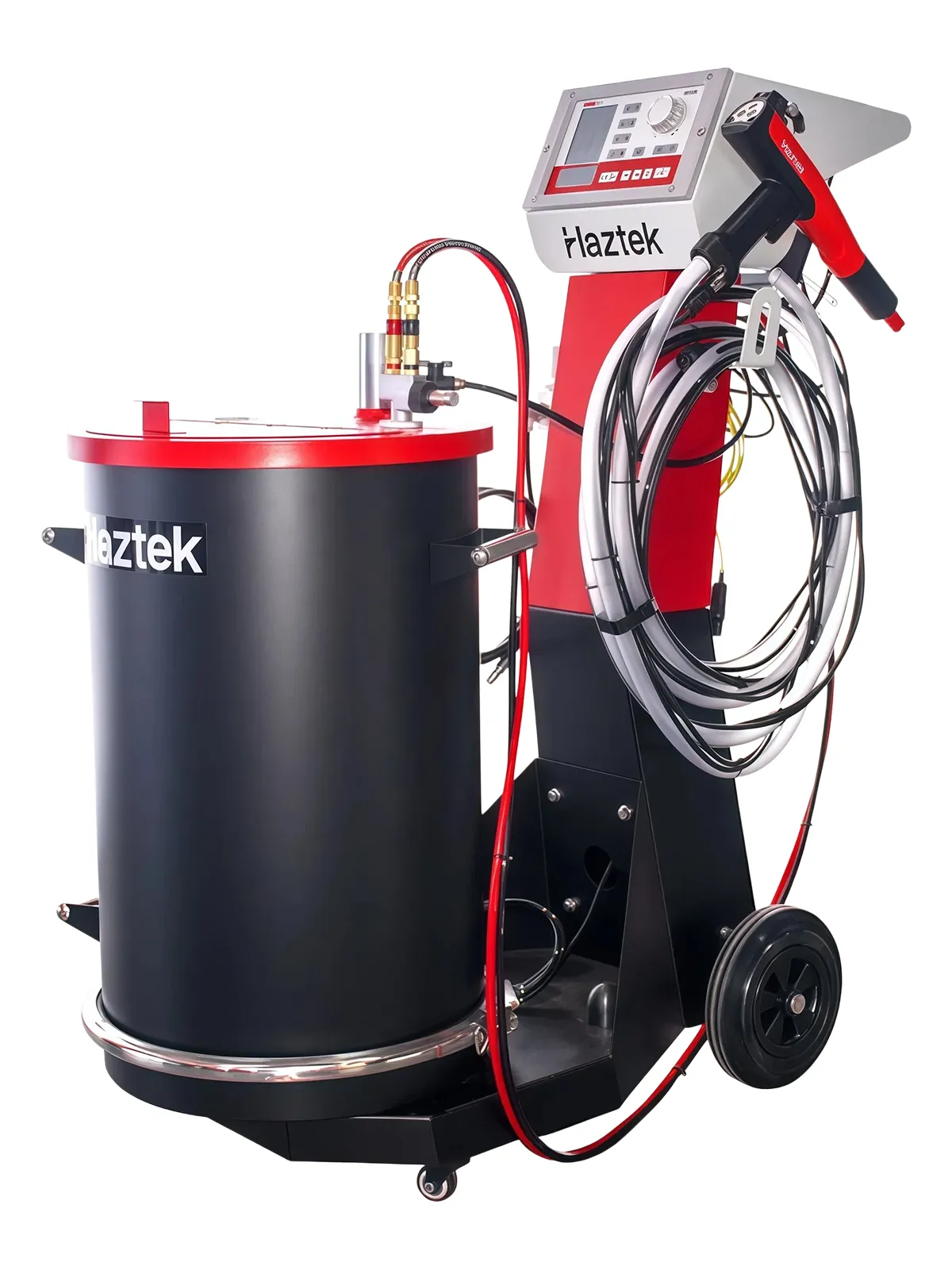

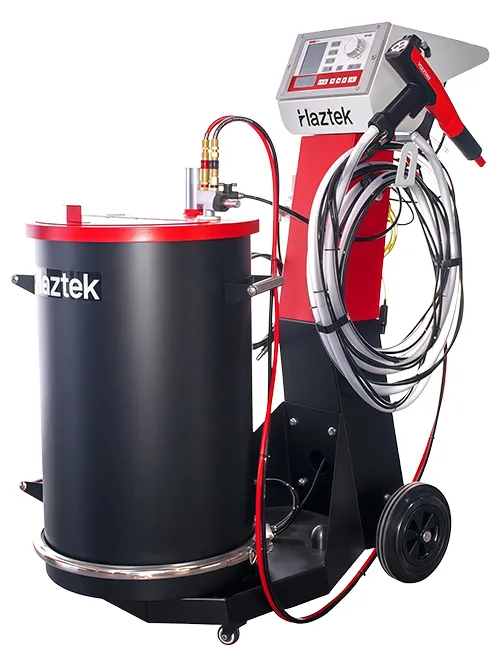

Ручная установка нанесения порошковой краски GC21F с баком 50 л
Объём бака для порошковой краски 50 л
Выходное напряжение: 100 кВ
Входное давление 5,5–6 бар
Макс. подача порошка 520 г/мин
Ручная установка нанесения порошковой краски GC21F является флагманской моделью и высокотехнологичным решением для экспортных рынков. Она отличается высокой точностью напыления благодаря усовершенствованной управляющей микросхеме и интеллектуальным алгоритмам контроля.
Модель GC21F оснащена усиленной модульной тележкой и баком для порошка объемом 50 л. Она отлично подходит, например, для порошковой окраски премиальных алюминиевых профилей фасадных систем или может быть интегрирована в линии окраски компонентов бытовой техники.
Цифровое управление: контроллер GC21 использует высокопроизводительный 32-битный процессор и поддерживает сохранение до 20 наборов настроек для нанесения покрытия, включая параметры напряжения, тока, расхода порошка и давления воздуха распыла.
Поддержка CANBus: промышленный интерфейс CANBus позволяет интеграцию с системами распознавания изделий и механизмами с осевым перемещением, поддерживая цифровизацию производства и автоматизацию линий.

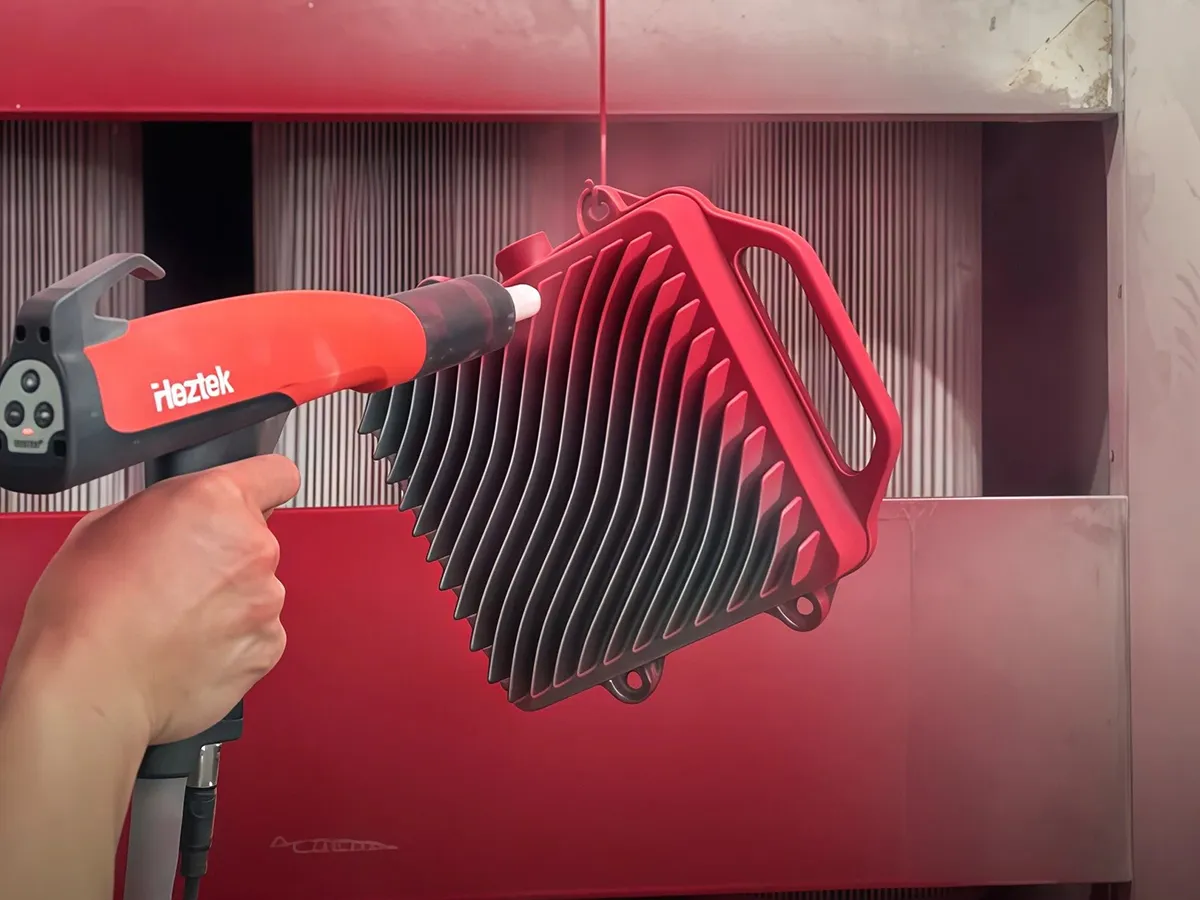

Высокоэффективная подача: ручной пистолет-распылитель MG20 оптимизирует воздушные потоки, повышая эффективность первичного осаждения порошка. Многоканальные сопла подают порошок даже к сложным зонам, в углы и глубокие полости.
Типы продукции

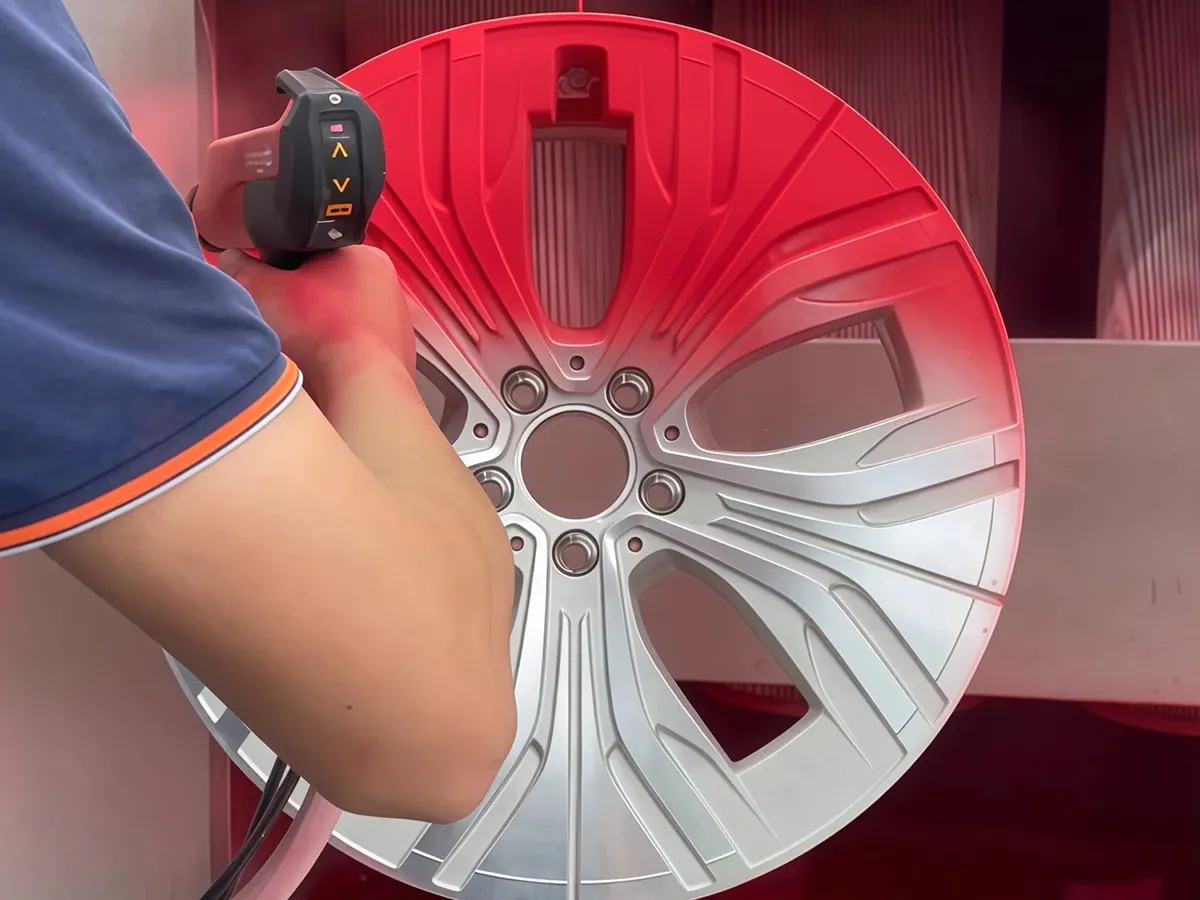

Окраска небольших партий с частой сменой цвета: покраска декоративных скобяных изделий, небольших партий механических кронштейнов и пробное окрашивание экспериментальных образцов.

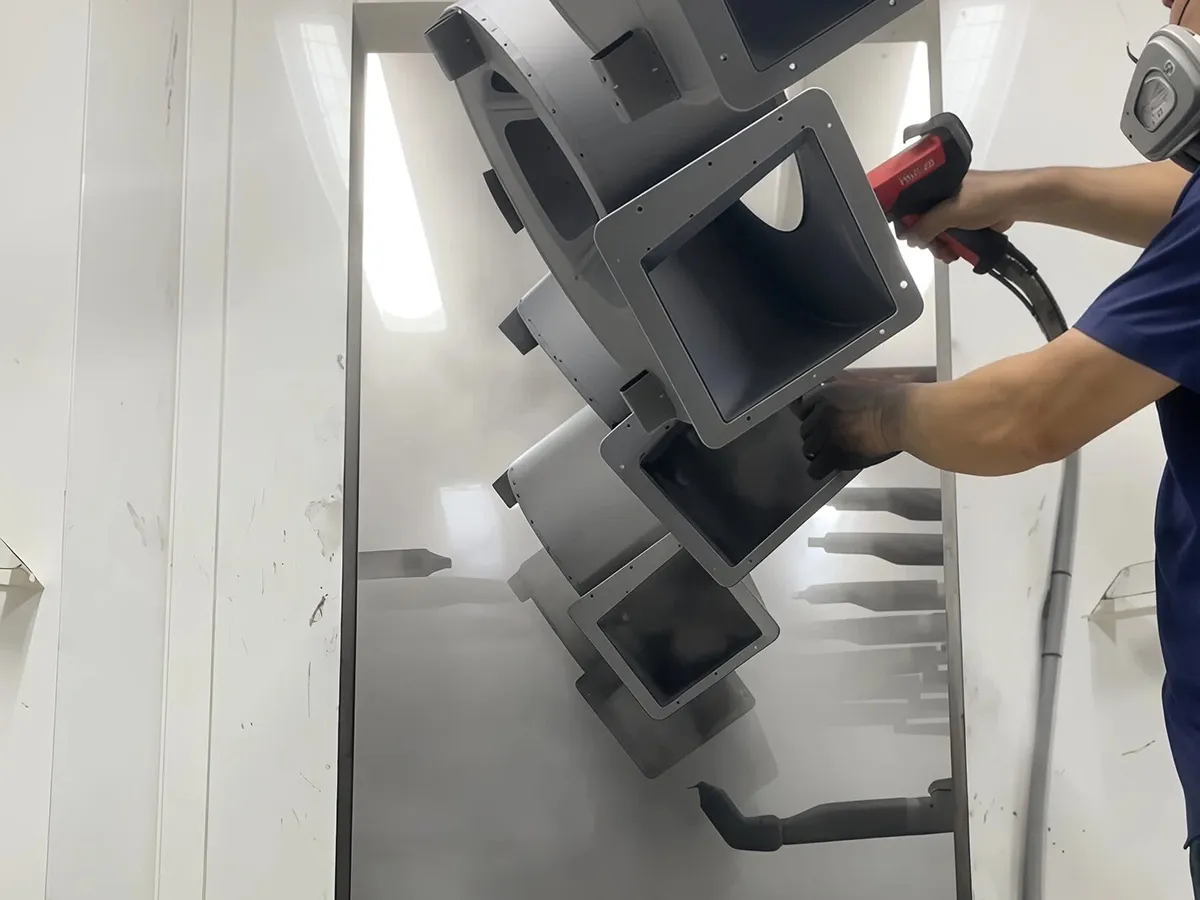

Перекрас и окрашивание сложных деталей, например, внутренних зон кабин строительной техники, сложных решётчатых конструкций и электрических шкафов с глубокими полостями.
Поддержка внешнего управления (система распознавания изделий)
Да
Стандартный выходной ток (на пистолет)
1,2 A
Поддержка металлических порошков
Да
Напряжение пистолета
100 кВ
Поддержка полиэфирных порошков
Да
Ток пистолета
100 мкА
Длина порошкового шланга
6 м
Полярность
Отрицательный электрод
Размер порошкового шланга
11 × 17 мм
Степень защиты
IP54
Материал шланга
POE с токопроводящей полосой
Температурный диапазон
от -40°C до 85°C
Макс. производительность
520 г/мин
Входное давление
5,5–6 бар
-
-
Компоненты

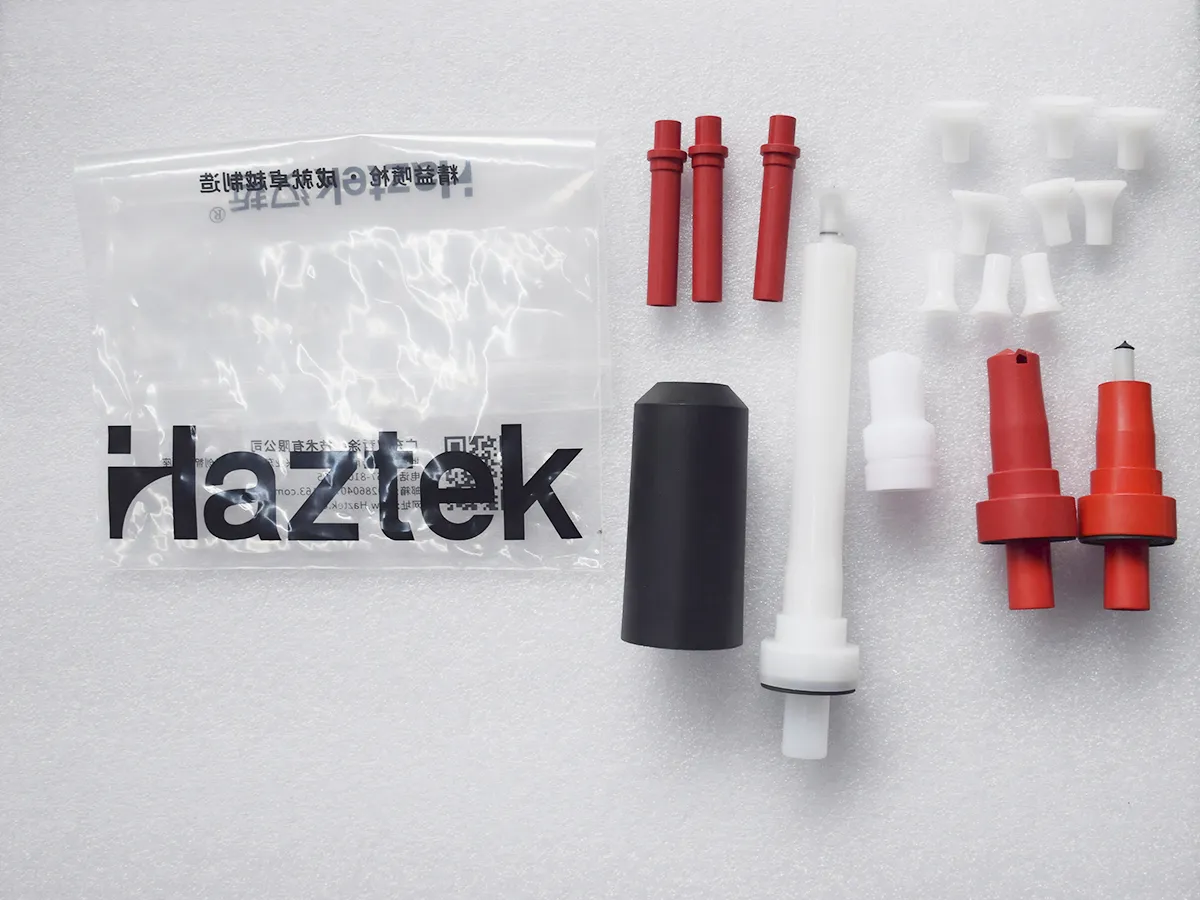

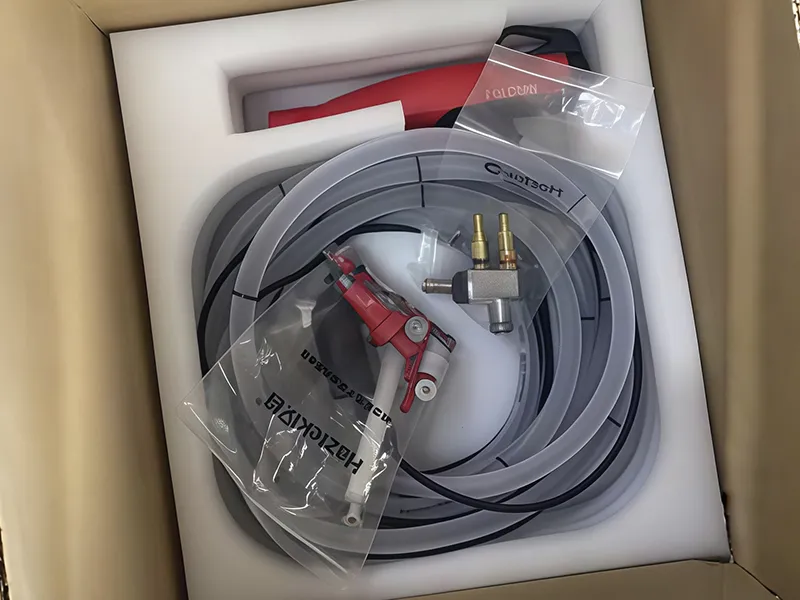

Основные компоненты установки для порошковой окраски GC21F: блок управления GC21, ручной пистолет-распылитель MG20, тележка, насос PPH40 для порошка, бак для порошка объёмом 50 л, сопла и запасные части, порошковый шланг, регулятор давления и распределитель воздуха, стандартные фитинги для шланга.

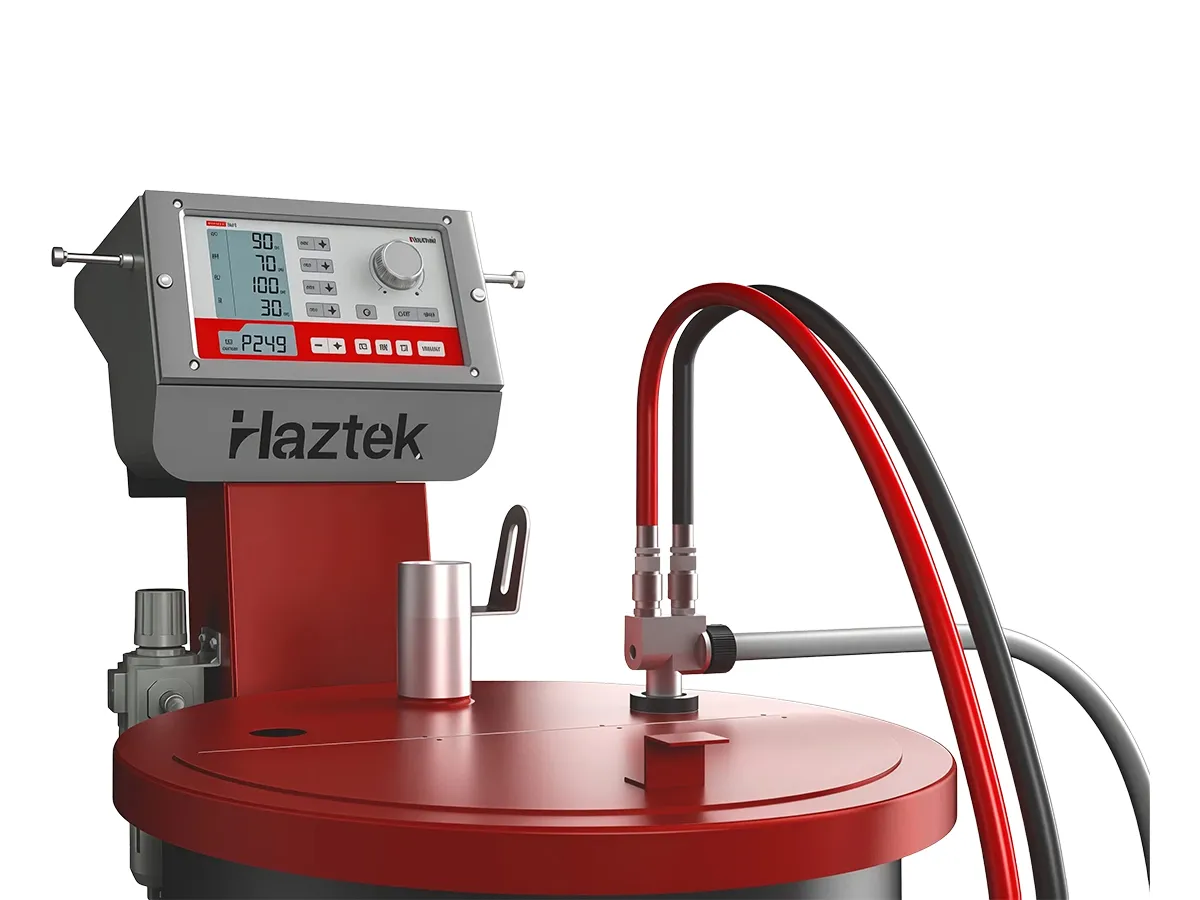

Блок управления
Блок управления оснащён цифровой системой управления клапанами и центром управления электропитанием PCC, благодаря чему он поддерживает стабильный расход воздуха и давление в процессе окрашивания. Точная регулировка тока зарядки (<10 µA) предотвращает перезаряд порошка и повышает стабильность и качество покрытия.
Контроллер GC20A позволяет создавать и хранить до 20 режимов работы, которые сохраняются автоматически.
Функция самодиагностики автоматически отслеживает рабочее состояние оборудования и своевременно уведомляет о возможных неисправностях.

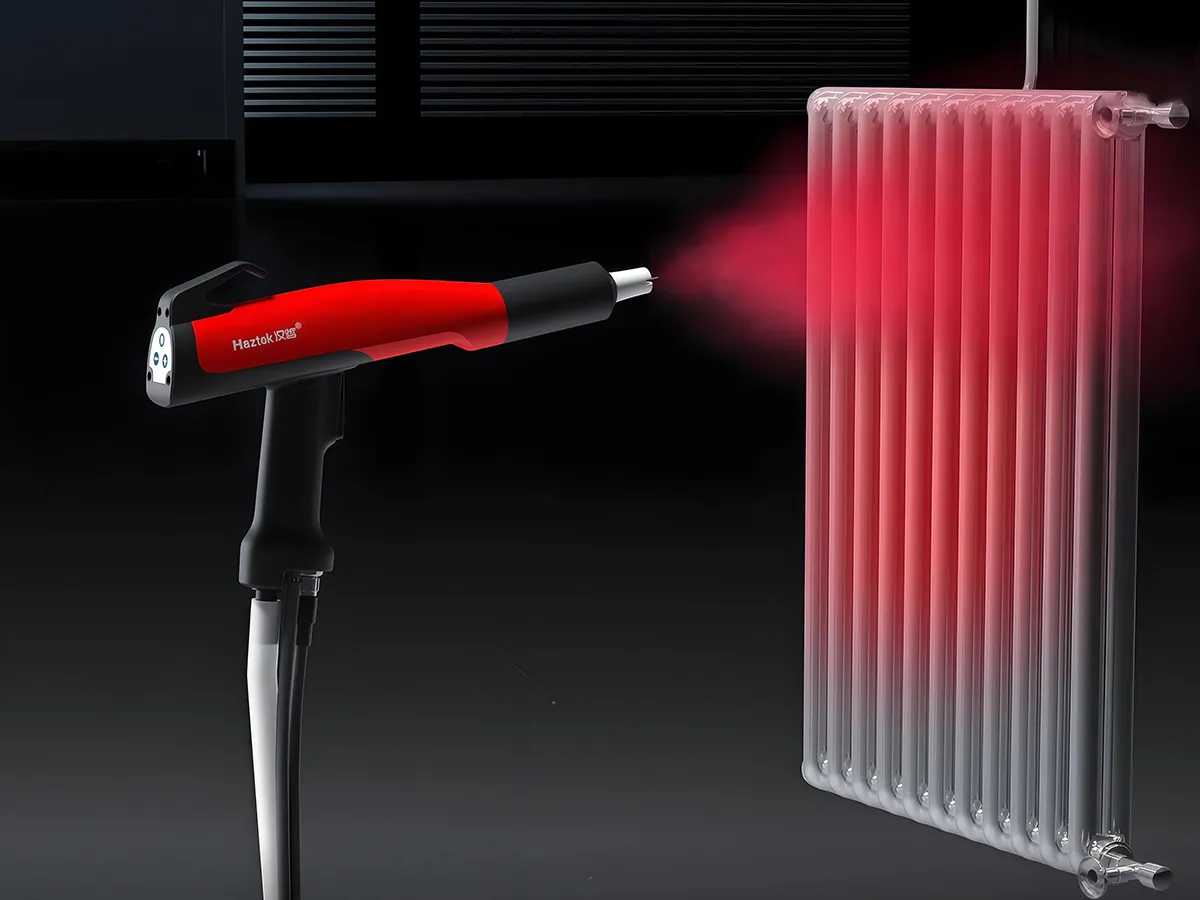

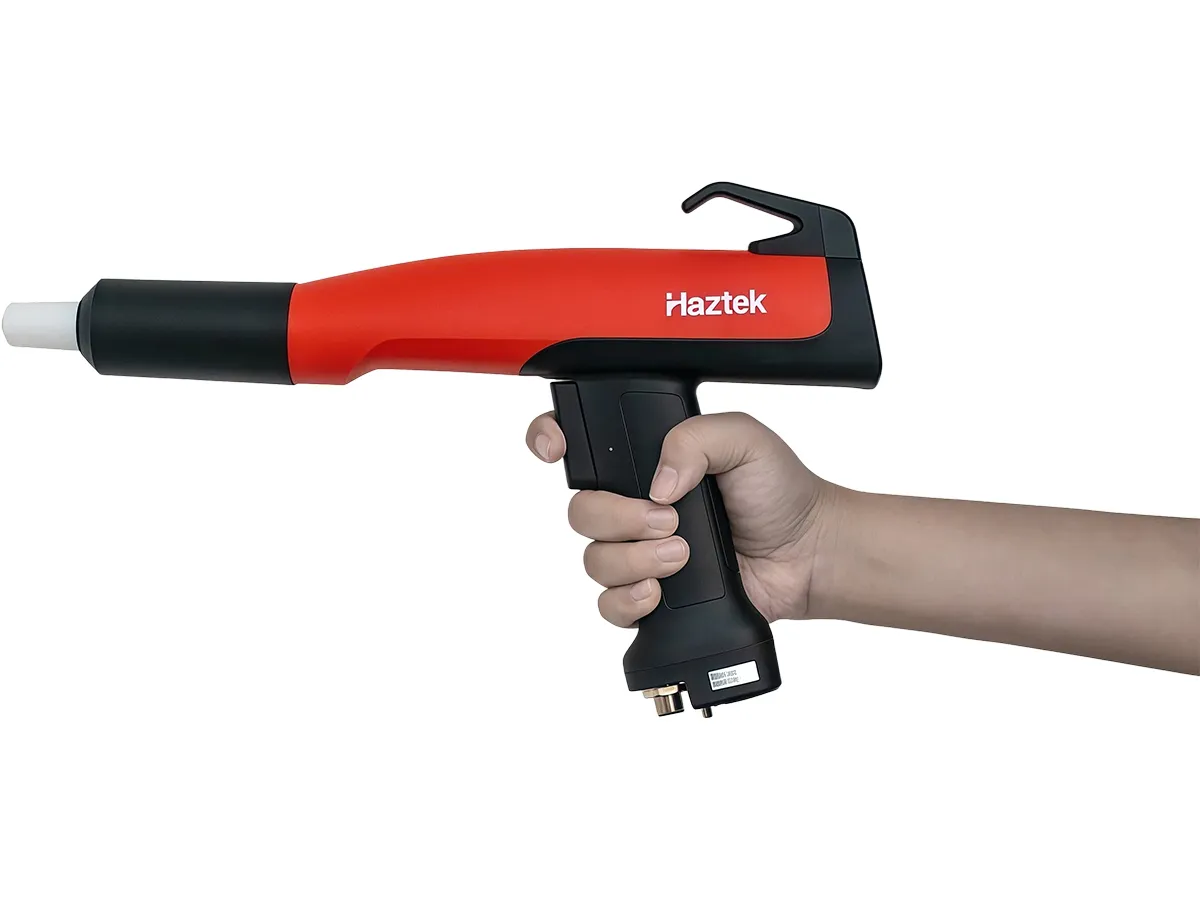

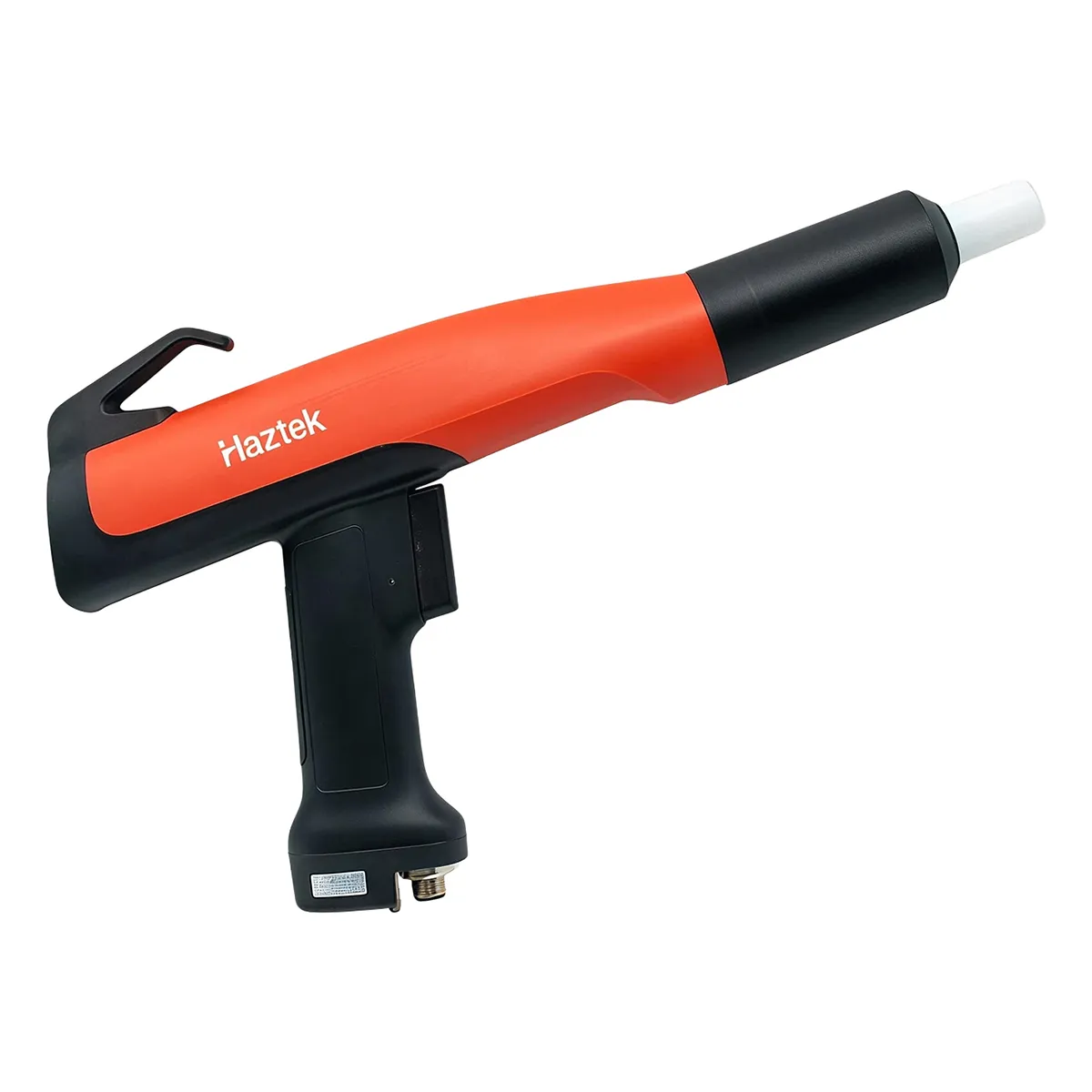

Ручной пистолет-распылитель MG20
Встроенный высокоэффективный преобразователь напряжения обеспечивает 100 кВ для заряда порошка, повышая стабильность выхода и качество нанесения покрытия. Пистолет позволяет эффективно наносить покрытие на сложные поверхности и детали со сложной геометрией, где обычно возникают трудности с равномерным осаждением порошка. Износостойкая конструкция и тщательно подобранные материалы способствуют снижению затрат на обслуживание.
Пистолет-распылитель MG20 эргономичен и весит всего 510 г, отличаясь при этом высокой прочностью. Улучшенный угол распыления и конструкция рукоятки снижают утомляемость оператора при длительной работе. Внешний модуль дистанционного управления позволяет удобно регулировать параметры окрашивания, а переключение между предустановленными программами выполняется двойным нажатием на спусковое устройство.
Насос для порошковой краски PPH40
Насос PPH40 позволяет быстро сменять цвет и ускорять процесс очистки. Он разработан для простого подключения и запуска без дополнительной наладки, что упрощает установку, эксплуатацию и обслуживание установки для порошковой окраски. Конструкция с быстросъёмным подключением порошкового шланга облегчает его демонтаж и повторное подключение при очистке. Трубка Вентури изготовлена из высококачественного антиадгезионного материала и оснащена быстросъёмным соединением для подачи сжатого воздуха.
Насос осуществляет равномерную подачу и эффективное распыление порошка с производительностью до 520 г/мин в зависимости от конфигурации системы и типа порошка.
Блок управления
Ручной пистолет-распылитель MG20
Насос для порошковой краски PPH40
